WA­RE­MA cli­ma­tro­nic Ta­bleau In­ter­face Mas­ter AP/REG #1002684 #1002685

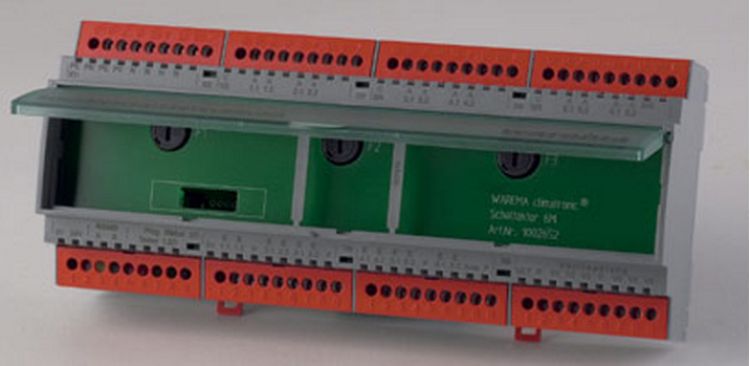

WAREMA climatronic Tableau Interface Master AP/REG

Das WAREMA climatronic® Tableau Interface ermöglicht den Anschluss von zusätzlichen Schaltern und Tastern an ein WAREMA climatronic® System. Hiermit können Bedientableaus realisiert werden, um die an die climatronic® angeschlossenen Gewerke zu bedienen. Jeder angeschlossene Schalter/Taster kann frei den Kanälen, Gruppen und Szenen zugeordnet werden. Die Zuordnung erfolgt komfortabel per PC-Software. Das Tableau Interface M stellt 48 Eingänge zur Verfügung. Es kann durch den Anschluss von maximal 4 Erweiterungsmodulen Tableau Interface S bis auf 144 Eingänge erweitert werden. Die Verbindung der Tableau Interfaces untereinander erfolgt über einen eigenen Slave-Bus (RS485). Der modulare Aufbau ermöglicht die Aufsplittung des Tableaus in mehrere Teilsektionen, die jeweils nur über die vieradrige Slave-Bus-Leitung miteinander verbunden werden müssen. Jedes Tableau Interface S kann über eine am Gerät einstellbare Adresse separat im Bus angesprochen werden.

Technische Daten (produktbezogen)

• Betriebsspannung: 24 V DC
• Ansteuerung: Climabus
• Eingang: 48 x 24 V DC für Kanal- oder Szenentaster
• Logikverhalten: Permanentlogik / Zeitlogik
• Schutzart: IP 30
• Abmessungen (B x H x T): 210 x 180 x 60 mm

ArtikelbezeichnungArtikelnummer

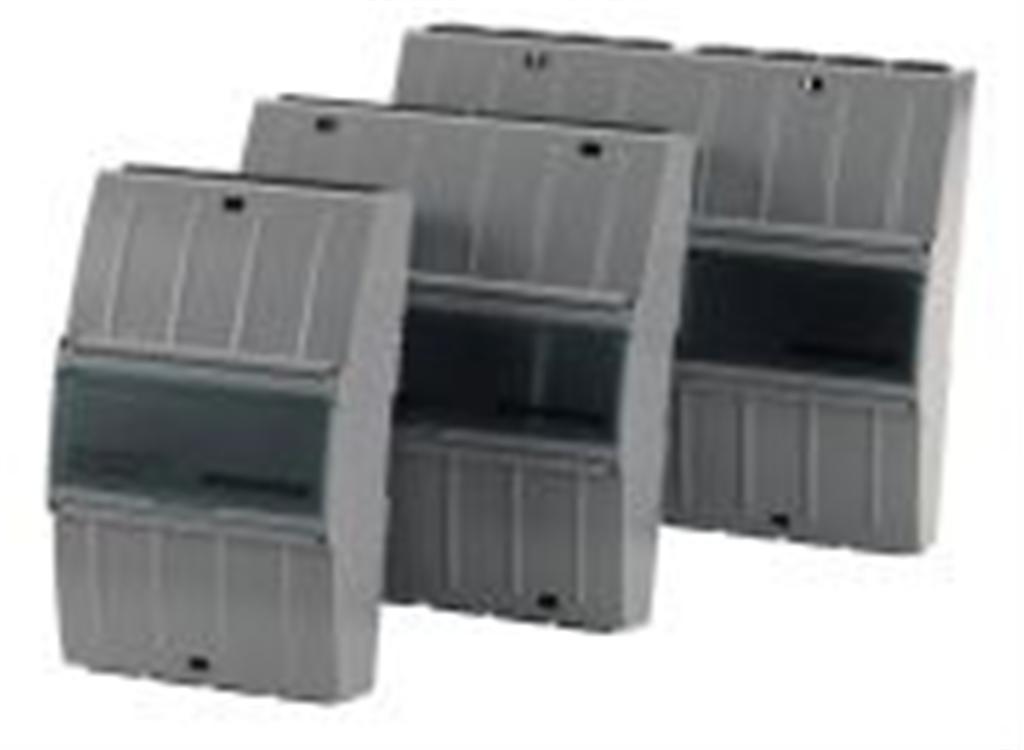

• Tableau Interface Masterim Aufputzgehäuse1002 685
• Tableau Interface Masterim REG-Gehäuse1002 684
