WAREMA climatronic Tableau Interface Slave AP/REG
Das WAREMA climatronic® Tableau Interface ermöglicht den Anschluss von zusätzlichen Schaltern und Tastern an ein WAREMA climatronic® System. Hiermit können Bedientableaus realisiert werden, um die an die climatronic® angeschlossenen Gewerke zu bedienen. Jeder angeschlossene Schalter/Taster kann frei den Kanälen, Gruppen und Szenen zugeordnet werden. Die Zuordnung erfolgt komfortabel per PC-Software. Das Tableau Interface M stellt 48 Eingänge zur Verfügung. Es kann durch den Anschluss von maximal 4 Erweiterungsmodulen Tableau Interface S bis auf 144 Eingänge erweitert werden. Die Verbindung der Tableau Interfaces untereinander erfolgt über einen eigenen Slave-Bus (RS485). Der modulare Aufbau ermöglicht die Aufsplittung des Tableaus in mehrere Teilsektionen, die jeweils nur über die vieradrige Slave-Bus-Leitung miteinander verbunden werden müssen. Jedes Tableau Interface S kann über eine am Gerät einstellbare Adresse separat im Bus angesprochen werden.
Technische Daten (produktbezogen)
- Betriebsspannung: 24 V DC
- Ansteuerung: Climabus
- Eingang: 24 x 24 V DC für Kanal- oder Szenentaster
- Logikverhalten: Permanentlogik / Zeitlogik
- Schutzart: IP 30
- Abmessungen (B x H x T): 106 x 180 x 60 mm
ArtikelbezeichnungArtikelnummer

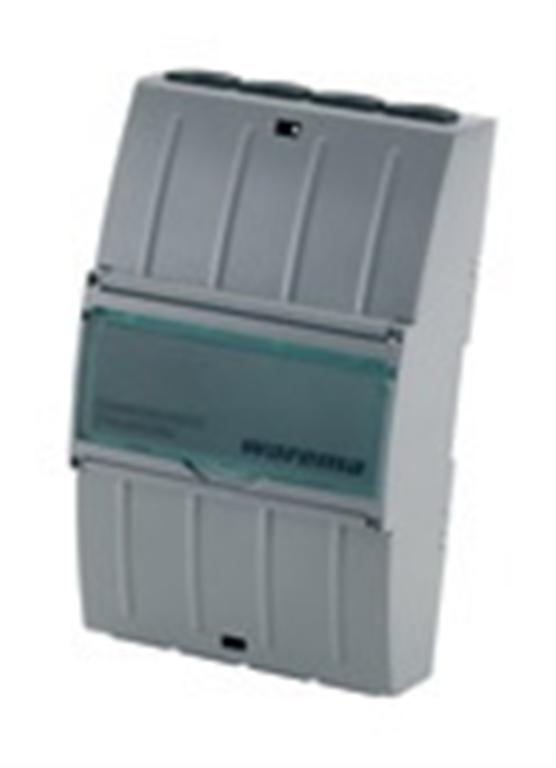

- Tableau Interface Slaveim Aufputzgehäuse1002 687

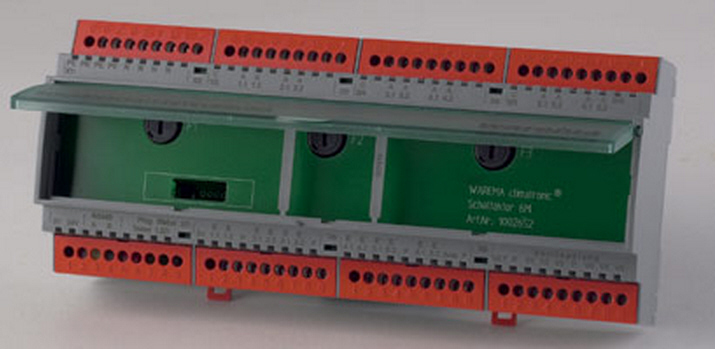

- Tableau Interface Slaveim REG-Gehäuse1002 868
