elero JA 20dk Jalousieantrieb #350720003 (#350720002, #350720001)

Art.Nr.:: 350720003, 350720002
Lieferzeit:: 1-2 Werktage (Ausland abweichend)
Lagerbestand:: 4 Stück

Zubehör Jalousieantriebe:

UVP 311,30 EUR
Ihr Preis 199,90 EUR

inkl. 19% MwSt.

elero JA 20dk Jalousieantrieb

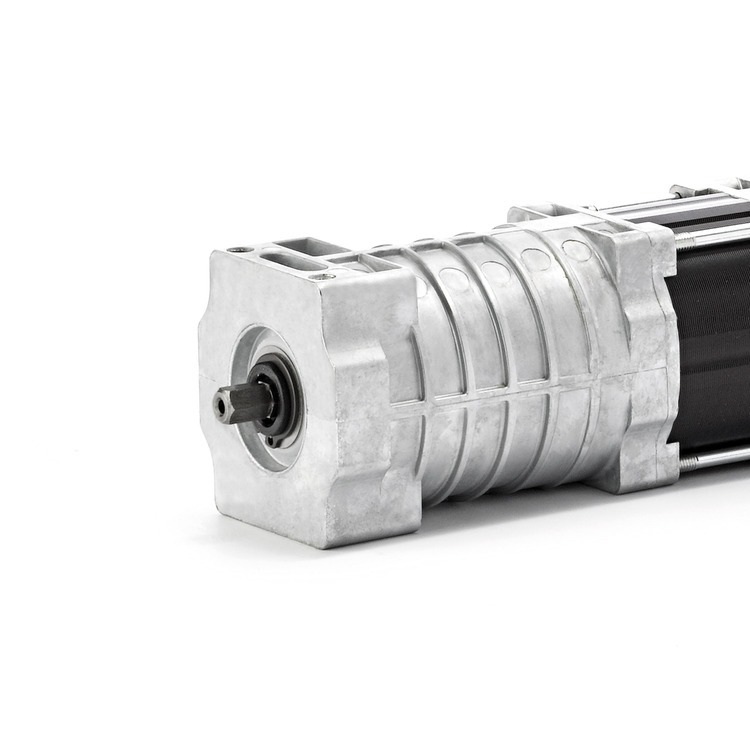

Der Jalousieantrieb JA dk ist ein beidseitiger Antrieb mit elektromagnetischer Bremse und geeignet für den Einbau in Kopfleisten ab 51 x 57 mm (H x B). Die Kurzschlussläufermotoren verfügen über einen integrierten Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen. Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von außen zugänglich. Hierdurch sind diese Antriebe praktisch grenzenlos einsetzbar.

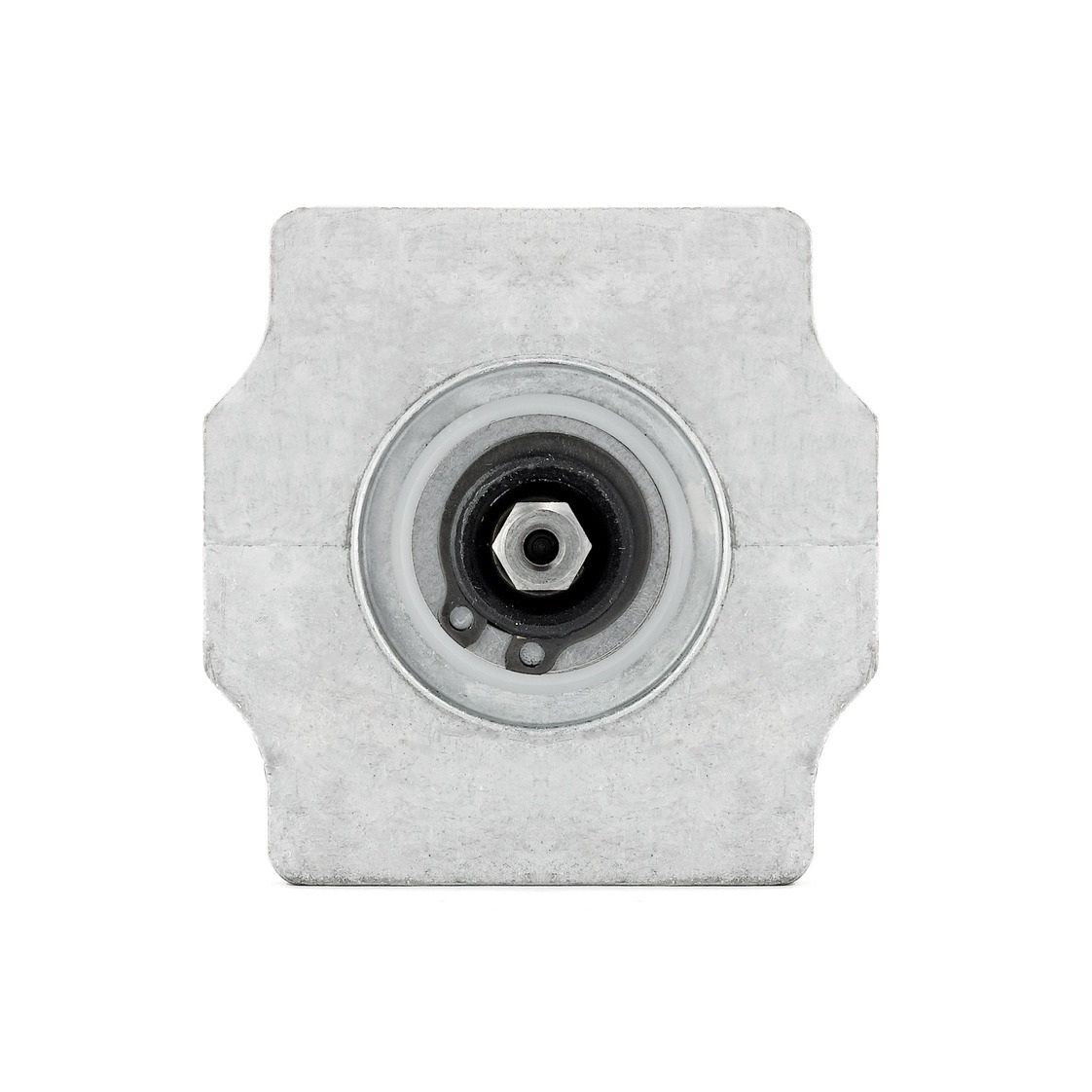

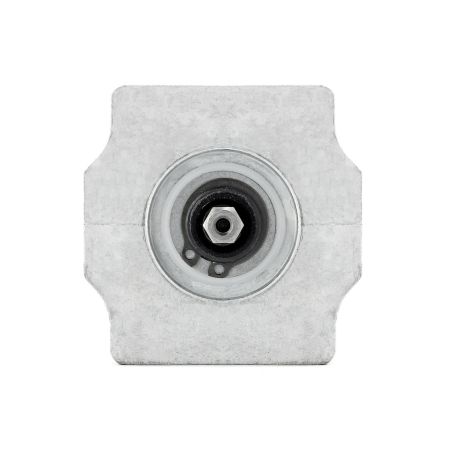

Der JA 20dk Antrieb hat einen doppelseitigen Abtrieb, mechanische Endschalter - die Endlagen sind oben und unten frei einstellbar.

Produktmerkmale

Doppelseitiger Antrieb
passend für Kopfleiste 55 x 55 mm

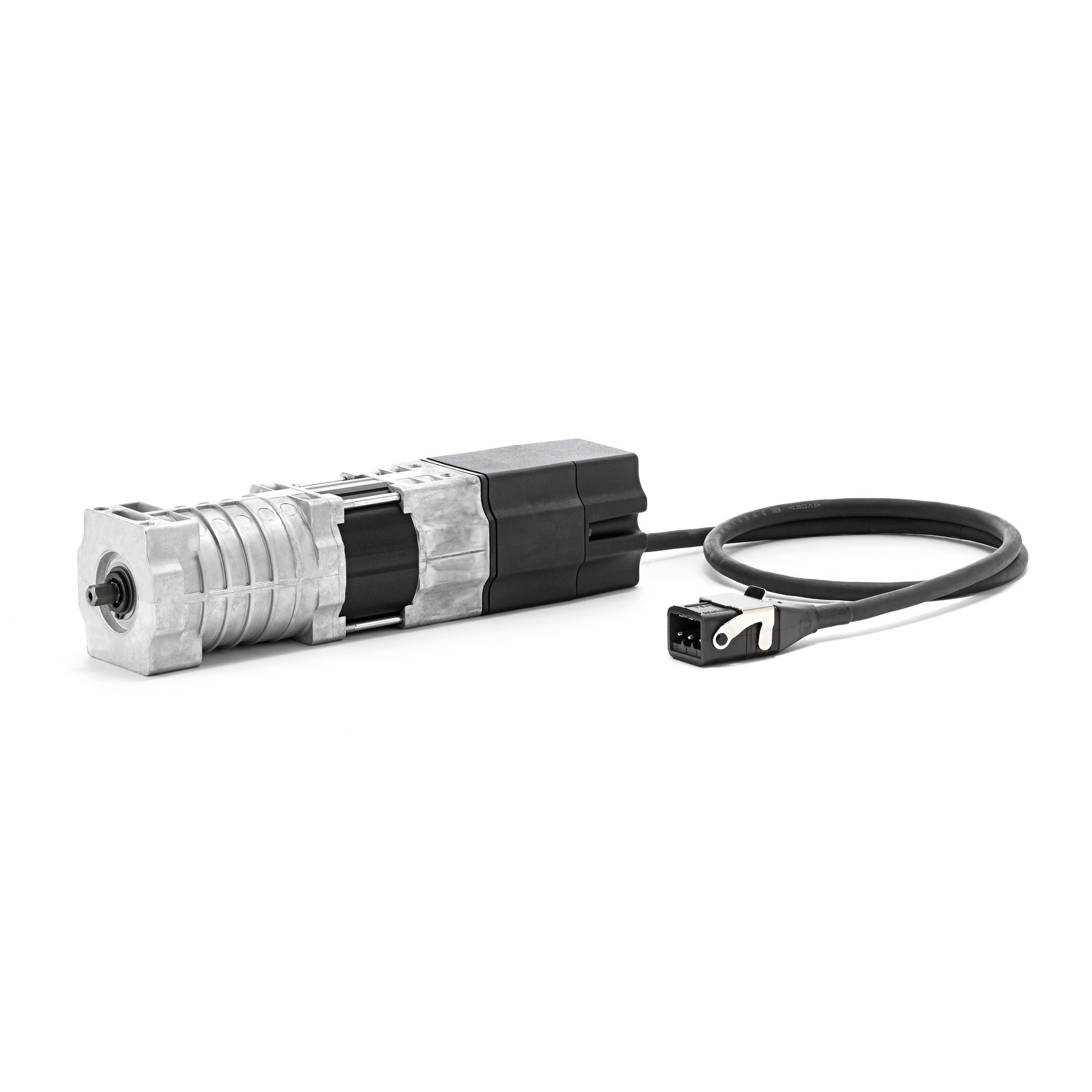

Anschlusskabel steckbar 0,5 m mit Hirschmannstecker und Stas 3 inkl. Bügel
Endlagenfahrt (obere / untere Endlage)
230 V / 50 Hz, 230 W
20 Nm / 26 Upm

► Die mechanischen Verbindungskupplungen sind für alle gebräuchlichen Wickelwellen der verschiedensten Kopfprofile, lieferbar.

Hinweis zum Einbau

Der Antrieb ist werkseitig für Rechtseinbau vorbereitet, dabei ist die untere Endlage voreingestellt.

Rechtseinbau (Auflaufpilz rot)
► Kabelabgang Motor befindet sich auf der linken Seite (Ansicht von Rauminnenseite)

Linkseinbau (Auflaufpilz weiß)
►Kabelabgang Motor befindet sich auf der rechten Seite (Ansicht von Rauminnenseite)

Nachfolger von #352040001 und #352040002

Technische Daten

Anwendung	Jalousien
Endabschaltung	Mechanischer Endschalter
Steuerung	Kabelgebunden
Bemessungs-Drehmoment (Nm)	2 x 10
Bemessungs-Drehzahl (Upm)	26
Bemessungs-Spannung (V)	1 ~ 230
Bemessungs-Frequenz (Hz)	50
Bremse	Elektromagnetische Bremse
Bemessungs-Strom (A)	1,0
Bemessungs-Aufnahme (W)	230,0
Schutzgrad (IP)	IP 44
Endschalterbereich (Umdreh.)	85,0
Betriebsdauer (min S2)	4,0
Länge A (mm)	284,0
Gewicht (kg)	2,23
Betriebsumgebungs-Temperatur (°C)	-20 bis +60
Anschlusskabel	0,5 m (mit Hirschmannstecker STAS3, mit Bügel)
Konformität	CE, EMC, VDE
