elero JA 06 Soft Jalousieantrieb #352040004
elero JA 06 Soft Jalousieantrieb
Der JA 06 Soft ist ein Jalousiemotor-Mittelmotor der sowohl für den Rechts- als auch Linkseinbau geeignet ist.
Die elero Jalousie-Antriebe sind optimal auf die spezifischen Anforderungen von Jalousien und Raffstores abgestimmt und eignen sich sowohl für Neubauprojekte als auch zum Nachrüsten bestehender Immobilien. Die Jalousiemotore sind in verschiedenen Baugrößen und Leistungen verfügbar und somit für den Einsatz von nahezu allen Jalousie- bzw. Raffstoregrößen geeignet.
Ein weiterer Vorteil der JA Soft Motoren ist der integrierte Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen. Die Endschalter für den unteren und oberen Abschaltpunkt sind einzeln, von außen zugänglich. Für eine schnellere Montage und Einstellung haben die Soft-Antriebe gut erreichbare rastbare Endschalter.
Geräuschlose Soft-Bremse
Der JA Soft Antrieb garantiert dank der geräuschlosen und verschleißfreien Soft-Bremse eine leise Anschlagsfahrt der Jalousie – lästiges Klack-Geräusch entfallen. Ein großer Vorteil insbesondere für den Innenbereich sowie bei häufiger Verstellung durch Gebäudeautomatisierungssysteme. Zudem sind die Jalousiemotoren von elero, aufgrund der Soft-Technologie, besonders leise und behangschonend.Produktmerkmale
- Doppelseitiger Jalousiemotor - für Rechts- und Linkseinbau geeignet
- geräuschlose Softbremse
- geeignet für Kopfleisten ab 51 x 57 mm (H x B)
- Anschlusskabel steckbar 0,5 m mit Hirschmannstecker und Stas 3 inkl. Bügel
- mechanischer Endschalter
- Endlagen oben und unten frei einstellbar
- wartungsfreien Planetengetriebe
- spritzwassergeschützte Motorgehäuse

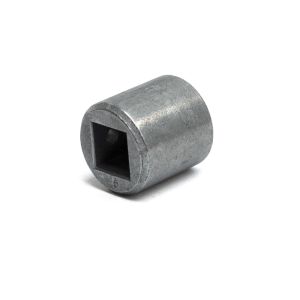

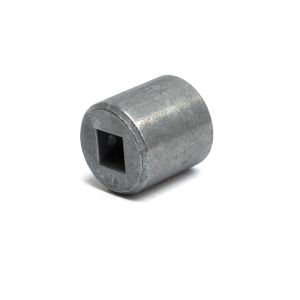

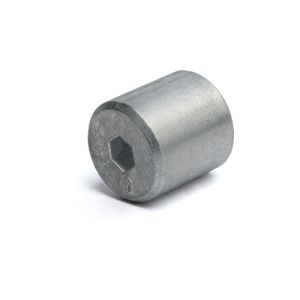

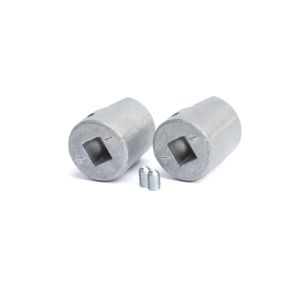

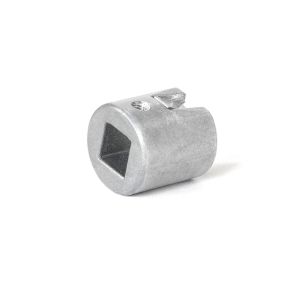

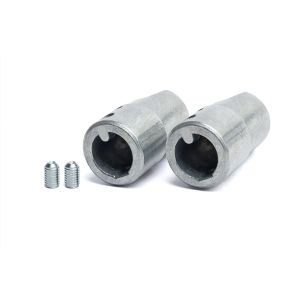

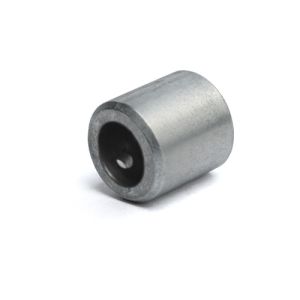

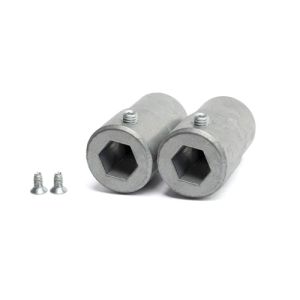

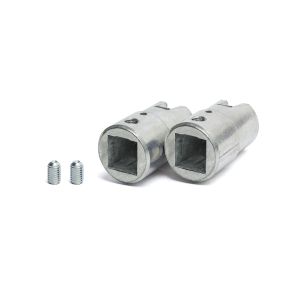

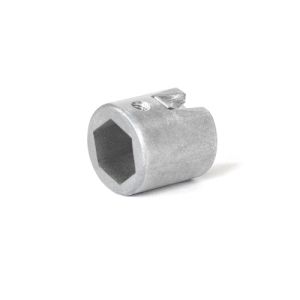

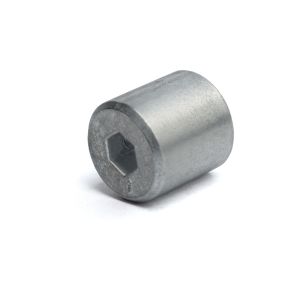

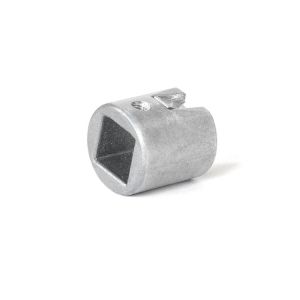

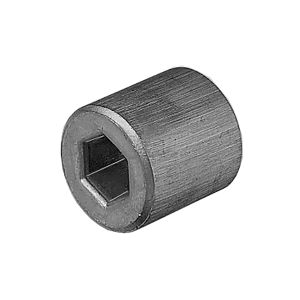

- mechanischen Verbindungskupplungen für alle gebräuchlichen Wickelwellen lieferbar
Hinweis zum Einbau

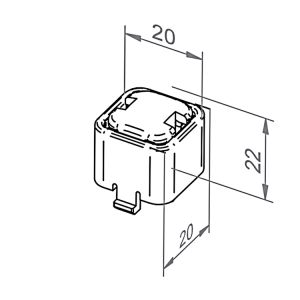

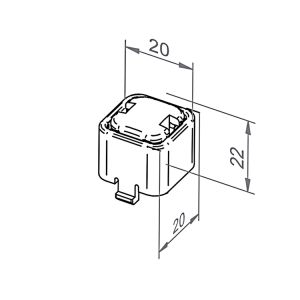

Rechtseinbau (Auflaufpilz rot)► Kabelabgang Motor befindet sich auf der linken Seite (Ansicht von Rauminnenseite)
Linkseinbau (Auflaufpilz weiß)
►Kabelabgang Motor befindet sich auf der rechten Seite (Ansicht von Rauminnenseite)
► Nachfolger der Jalousiemotoren JA 06 Soft mit der Artikelnummer #352040001, #352040002, 352040003,
Anwendung | Jalousien |
Endabschaltung | Mechanischer Endschalter |
Steuerung | Kabelgebunden |
Bemessungs-Drehmoment (Nm) | 6 |
Bemessungs-Drehzahl (Upm) | 26 |
Bemessungs-Spannung (V) | 1 ~ 230 |
Bemessungs-Frequenz (Hz) | 50 |
Bremse | Softbremse |
Bemessungs-Strom (A) | 0,5 |
Bemessungs-Aufnahme (W) | 115,0 |
Schutzgrad (IP) | IP 44 |
Endschalterbereich (Umdreh.) | 85,0 |
Betriebsdauer (min S2) | 5,0 |
Länge A (mm) | 228,0 |
Gewicht (kg) | 1,52 |
Betriebsumgebungs-Temperatur (°C) | -20 bis +60 |
Anschlusskabel | 0,5 m (mit Hirschmannstecker Stas 3, mit Bügel) |
Konformität | CE, EMC, VDE |
- Jalousienantrieb JA 06 Soft
- Kabel 0,5m mit STAS 3
- Bedienungsanleitung
DOWNLOAD ANLEITUNG |
Hinweis zur Montage
Werkseitig ist der Antrieb für Rechtseinbau vorbereitet - dabei ist die untere Endlage voreingestellt.
Bei Rechtseinbau
► von Außen gesehen befinden Motorkabelabgang und die Bedruckung sich rechts
► Einstelltaster orange = AUF
► Einstelltaster weiss = AB/ZU.
Bei Linkseinbau
► von Außen gesehen befinden Motorkabelabgang und die Bedruckung sich links
► Bedruckung der Stirnseite mit Richtungsaufkleber „L“ überkleben
► Einstelltaster orange = AB/ZU
► Einstelltaster weiss = AUF
Montagebeutel JA, schraublos #265290001
Jalousieklemmset für Kopfleiste 68x66 #266110001

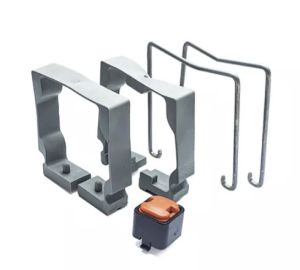

Jalousieklemmset für Kopfleiste 58 x56 #266120001
