WA­RE­MA LONM­SE 12M230 SMI AP/REG #1002609 #1002745

WAREMA LONMSE 12M230 SMI AP/REG

Was ist SMI?

• SMI heißt Standard Motor Interface und ist die neue einheitliche digitale Schnittstelle zwischen Sonnenschutzantrieben und Steuerungen
• SMI-Antriebe haben Anschlussleitungen mit 5 Adern

Drei Adern werden für die Stromversorgung und den Schutzleiter (L, N und PE) und zwei Adern für die Datenübertragung (I+, I-) verwendet.

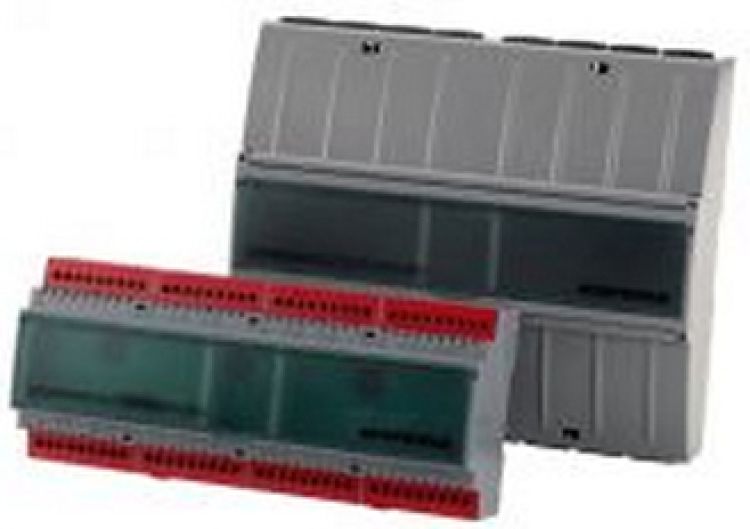

Die LONMSE 12M230 SMI ist ein Mehrfachaktor in LONWORKS®-Technologie.
Er dient der zentralen und lokalen Bedienung von bis zu 12 Sonnenschutzbehängen in bis zu 6 Gruppen.
Dieser Aktor wurde zur Steuerung von Jalousien und Raffstoren entwickelt und hat in Verbindung mit der Jalousie folgenden Nutzen:

• Tempomat und Rampenfahrweise (starten mit niedriger Drehzahl,
• kontinuierliches Beschleunigen auf Nenndrehzahl)
• langsame und leise Wendung ohne störende Bremsgeräusche
• genaue Positionierung und Wendung durch im Motor integrierte Positionserkennung

Die Funktionalität reicht von Stadardfunktionen bis hin zur Szenensteuerung, Lamellennachführung und Jahresverschattung.

Funktionen

Wählbare Ansteuerung von:

• 12 Jalousiemotore 230 VAC in 6 Gruppen
• 3 Feinsicherungen für je 4 Motore
• 6 x Jalousietastereingänge
• dezentrale Intelligenz - 6 Jalousiekontroller mit dezentraler Messwertverarbeitung
• Jahresverschattungsdiagramm
• Lamellennachführung - Ansteuerung des Lamellenwinkels abhängig vom Elevations- und Azimutwinkel der Sonne
• programmierbarer Funktionalität mit dem Tool Control_Edit
• parametrierbare Szenen
• parametrierbare Automatik Wiederkehr Funktion

Einsatzgebiete

• Steuerung von SMI-Antrieben, speziell für hochwertigen Sonnenschutz

ansteuerbare Produkte

• Raffstore
• Jalousien
• Markisen

Technische Daten (produktbezogen)Typ. Wert

• Betriebsspannung230 VAC
• Betriebstemperatur20 °C
• Schutzart im AP/REGIP 30
• Schutzart im AP IP 54IP 54
• Abmessungen im REG-Gehäuse12 TE
• Abmessungen im AP-Gehäuse210 x 180 x 60 mm

ArtikelbezeichnungArtikelnummer

• LONMSE 12M230 SMI AP1002 745
• LONMSE 12M230 SMI REG1002 609
