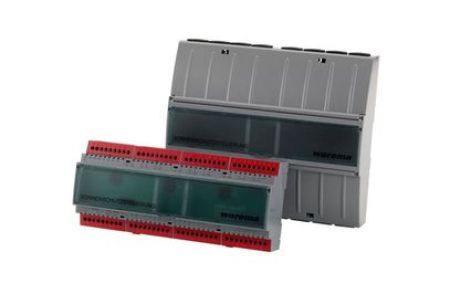

WA­RE­MA cli­ma­tro­nic Schalt­ak­tor 4M230I (viva­ma­tic® 3.0) AP/REG #2013962 #2013963

WAREMA climatronic Schaltaktor4M230I (vivamatic® 3.0) AP/REG

Aktor zur zentralen und lokalen Bedienung von bis zu vier unabhängig voneinander arbeitenden 230 V AC Sonnenschutzantrieben mit integrierter Unterstromerkennung pro Motorausgang. Eine Ansteuerung von bis zu vier 230 V AC Sonnenschutzantrieben oder motorischen Fenstern ist möglich. Die Ansteuerung von Raffstoren mit WAREMA vivamatic® sorgt für eine Lamellenpositionierung im Optimalwinkel bereits vor dem Tieffahren der Raffstoren. Es gibt eine Unterstromerkennung pro Motorausgang zur Positionserkennung, Positionsrückmeldung und Antriebsüberwachung. Enthält eine auswechselbare Feinsicherung zum Schutz der angeschlossenen Produkte und flexiblen Motorleitungen (je eine Feinsicherung für 2 Antriebe). Die Zuordnung der angeschlossenen Verbraucher kann einzeln oder beliebig auf die 64 zur Verfügung stehenden Kanäle erfolgen. Es sind eine 230 V-Zuleitung zum Gerät und eine 4-adrige Busverbindung zum WAREMA climatronic® System erforderlich. Die Ansteuerung der Antriebe erfolgt über das Bussystem durch die WAREMA climatronic®. Der Anschluss herkömmlicher Jalousietaster dient zur örtlichen Einzel- und Gruppenbedienung. Zur Verriegelung einzelner Motoren, z.B. bei geöffneter Balkontür, können bauseitige Fensterkontakte (Reed-Kontakte) an den Aktoren angeschlossen werden (max. 8 Stück). Dies ist die 4M230I (vivamatic®) AP-Variante.

Nachfolger von 1002958, 1002959

Merkmale

• Steuerung von bis zu vier 230 V AC Sonnenschutzantrieben oder motorischen Fenstern
• Unterstromerkennung pro Motorausgang zur Positionserkennung, Stellungsrückmeldung und Antriebsüberwachung
• Auswechselbare Feinsicherung zum Schutz der angeschlossenen Produkte und flexiblen Motorleitungen (je eine Feinsicherung für 2 Antriebe)
• Steuerung von Raffstoren mit WAREMA vivamatic®: Lamellenpositionierung im Optimalwinkel bereits vor dem Tieffahren der Raffstoren
• Zuordnung der angeschlossenen Verbraucher kann einzeln oder beliebig auf die 64 zur Verfügung stehenden Kanäle erfolgen
• 230 V-Anschlussleitung zum Gerät und eine 4-adrige Busverbindung zum WAREMA climatronic® System sind erforderlich
• Steuerung der Antriebe erfolgt über das Bussystem durch die WAREMA climatronic®
• Anschluss herkömmlicher Jalousietaster zur örtlichen Einzel- und Gruppenbedienung
• Zur Verriegelung einzelner Motoren, z. B. bei geöffneter Balkontür, können bauseitige Fensterkontakte (Reed-Kontakte) an den Aktoren angeschlossen werden

Technische Daten (produktbezogen)

• Betriebsspannung: 230 V AC / 50 Hz
• Ansteuerung: climabus
• Ausgang:4 x 230 V AC mit Unterstromerkennung, 500 VA potentialbehaftet
• Schutzart: IP 30
• Schutzklasse: I
• Montage:Aufputz (AP), Reiheneinbau (REG)
• Abmessungen: 210 x 180 x 60 mm (AP), 12 TE (REG)

Artikelbezeichnung - Artikelnummer

• WAREMA climatronic® Schaltaktor 4M230I (vivamatic® 3.0) AP- Art. 2013963 (Vorgänger 1002959)
• WAREMA climatronic® Schaltaktor 4M230I (vivamatic® 3.0) REG - Art. 2013962 (Vorgänger 1002958)

Optionales Zubehör

• Zugentlastungsset für AP-Gehäuse - Art.1002236
