WAREMA #1002719 #1002632 KNX MSE 6M230 AP/REG

WAREMAKNX MSE 6M230 AP/REG

Mehrfach-Kombiaktor zum Ansteuern von 230 V AC Sonnenschutzantrieben und von bis zu vier Beleuchtungen mit auf dem KNX verfügbarem 12-fach Binäreingang. Es können die Verbraucher 6 Sonnenschutzantriebe 230V AC, 5 Sonnenschutzantriebe 230 V AC und 2 x Beleuchtung oder 4 Sonnenschutzantriebe 230 V AC und 4 x Beleuchtung angeschlossen werden. 12 Binäreingänge für Jalousietaster, Lichttaster oder Lichtschalter sind am Gerät enthalten. Es besitzt eine getrennte Versorgungsspannung für Sonnenschutz und Beleuchtung. Zudem sind die Feinsicherungen für Leitungsschutz und Motorleitungen auswechselbar. Parameter für unterschiedliche Sonnenschutzprodukte sind voreingestellt. Herkömmliche WAREMA Sonnenschutzzentralen auf KNX können Aufgeschalten werden. Das Produkt verfügt über einen Anschluss für ein manuelles Bediengerät MABE 12. Die Aufputz Gehäusevariante mit Zugenlastung dient zur wirtschaftlichen dezentralen Installation. Die REG Variante ist mit Folientastatur zum Testen angeschlossener Verbraucher ohne vorherige KNX Inbetriebnahme. LEDs zeigen den Schaltzustand der Ausgänge an. Parametrierung erfolgt im ETS Geräte- Parameterfenster. Parametrierbare Positionen sind über Telegramm speicherbar. Automatikabschaltung mit parametrierbarer Automatik-Wiederkehr-Funktion (z. B. Sonnenautomatik) ist ebenfalls im Gerät enthalten. Bytewert-Ansteuerung für Behanglänge und Lamellenwinkel ist enthalten. Statusmeldungen für Behanglänge, Lamellenwinkel und Licht werden ebenfalls angezeigt. Außerdem gibt es für Sonnenschutzprodukte voreingestellte Grundparameter und für Lichtsteuerung Standardfunktionen.

Funktionen

• Wählbare Ansteuerung von:

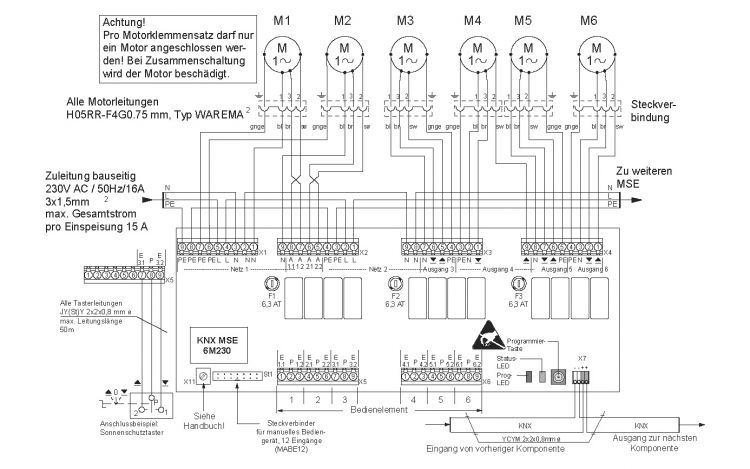

  • 6 Jalousiemotoren 230 V AC oder
  • 5 Jalousiemotoren 230 V AC + 2 Leuchten 230 V AC oder

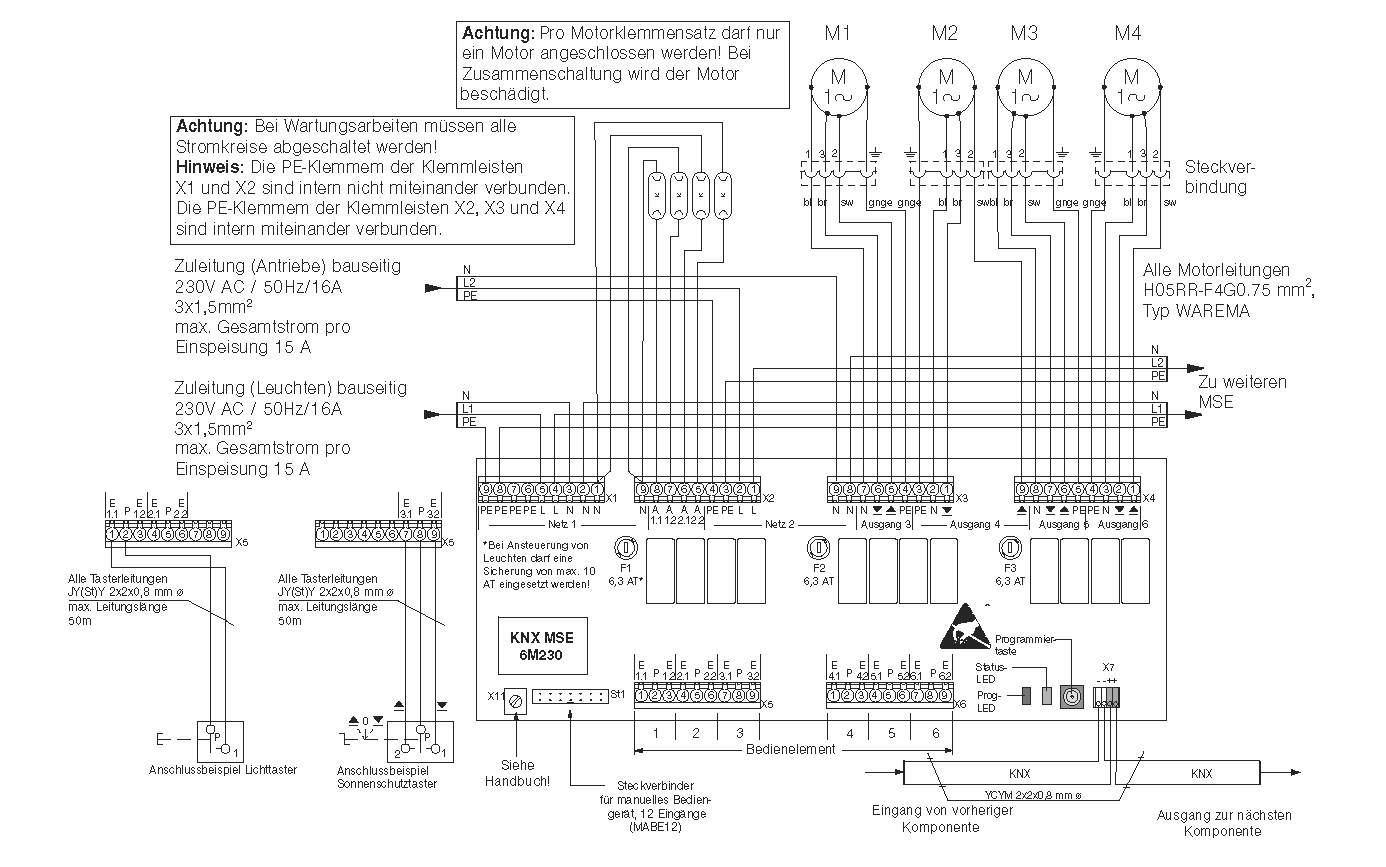

  • 4 Jalousiemotoren 230 V AC + 4 Leuchten 230 V AC
  • 12 Binäreingänge 24 V DC Kontaktabfrage
  • getrennte Parametrierung und Ansteuerung sämtlicher Schaltausgänge und Binäreingänge
  • 3 austauschbare Feinsicherungen für je 2 Ausgänge
  • getrennte Einspeisung für Jalousie und Licht
  • integrierte Tastatur mit Status-LEDs (nur REG-Variante)
  • kurze Downloadzeiten
  • parametrierbare Positionen, über Telegramm speicherbar
  • Automatikabschaltung mit parametrierbarer Automatik-Wiederkehr Funktion (z.B. Sonnenautomatik)
  • Bytewert-Ansteuerung Behanglänge, Lamellenwinkel
  • Statusmeldung Behanglänge, Lamellenwinkel und Licht
  • Voreingestellte Grundparameter für Sonnenschutzprodukte
  • Standardfunktionen zur Lichtsteuerung

Einsatzgebiete

• Steuerung von Jalousien, Raffstoren und Leuchten besonders auch an größeren Objekten (Bürogebäude etc.)

Ansteuerbare Produkte

• Raffstore
• Markisen
• Jalousien

Technische Daten (produktbezogen) Typ. Wert

• Betriebsspannung230 V AC
• Abmessungen im AP-Gehäuse (BxHxT)210x180x60 mm
• Abmessungen im REG-Gehäuse12 TE
• Schutzart im AP/REGIP 30
• Schutzklasse (PE durchgeschleift)I

ArtikelbezeichnungArtikelnummer

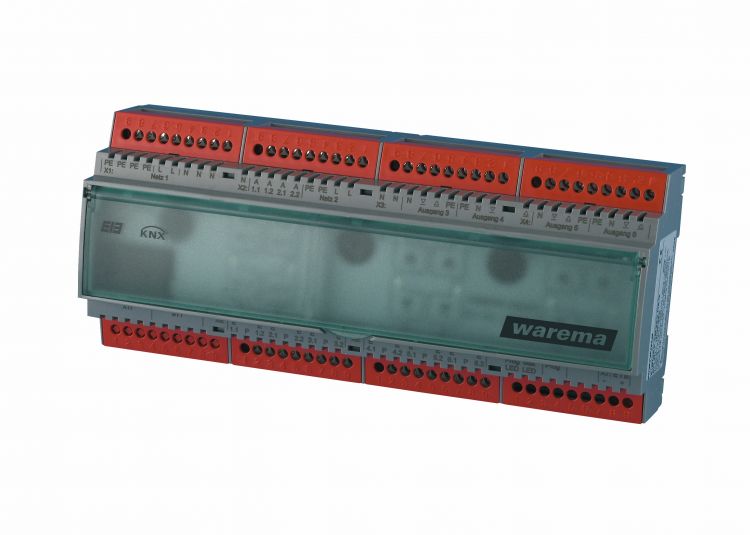

• KNX MSE 6M230 REG 1002632

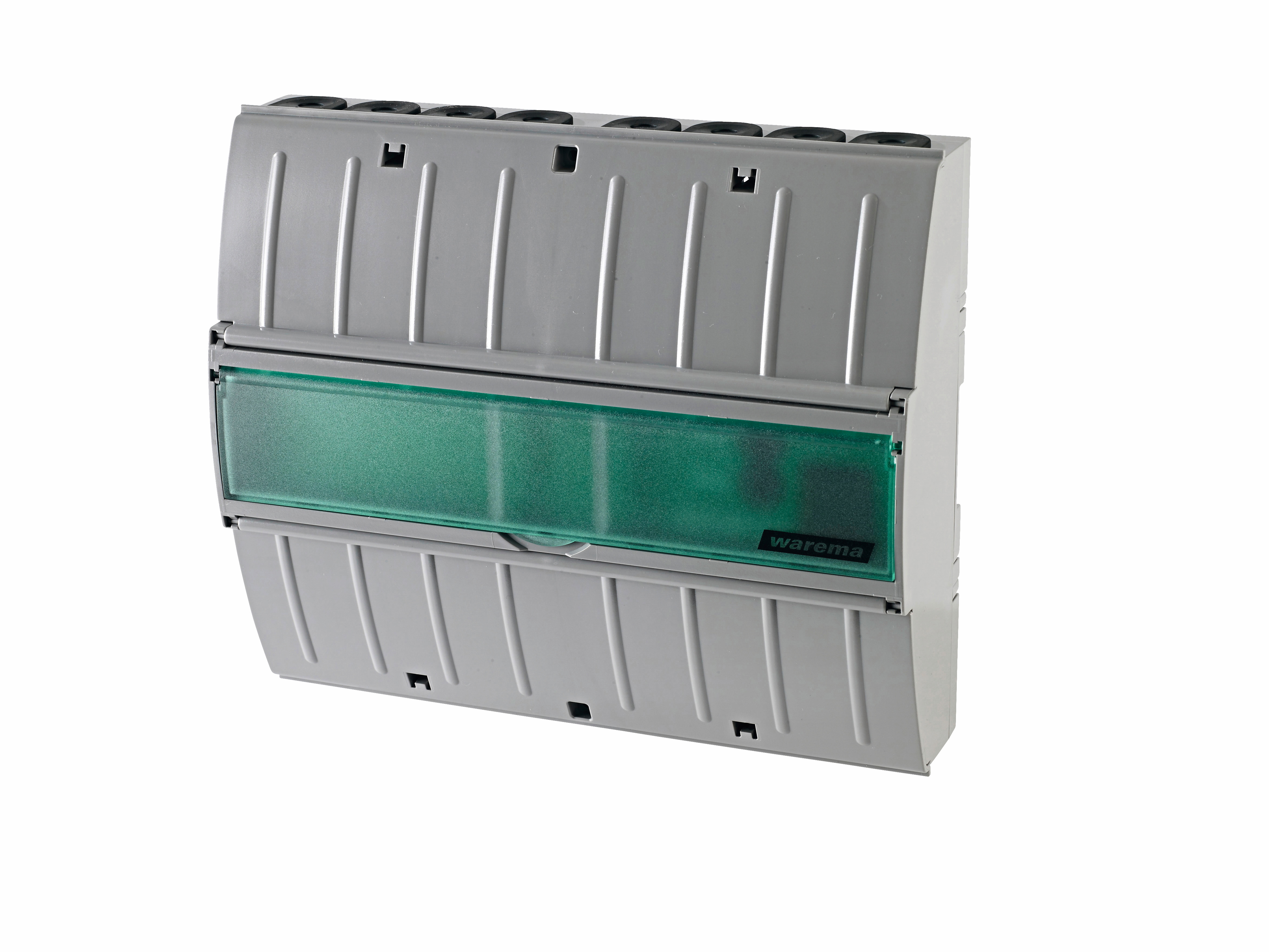

• KNX MSE 6M230 AP 1002719
