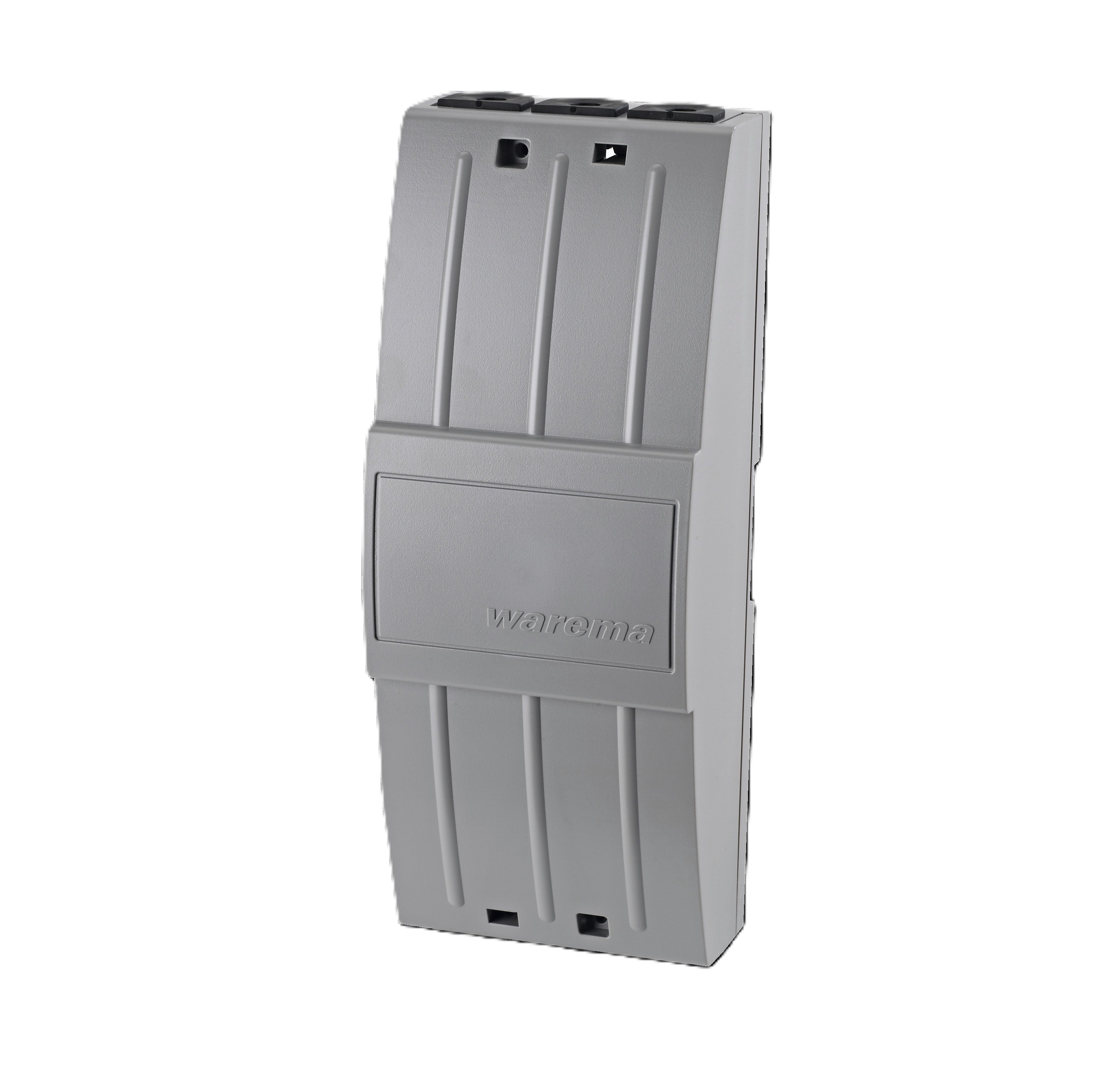

WAREMA #1002243 MSE Inside 1 AP
WAREMA MSE Inside 1 AP
Motorsteuereinheit (MSE) zur direkten Ansteuerung eines Sonnenschutz- oder Fensterantriebes (24 V-Antrieb).Es findet eine direkte Ansteuerung von eines 24 V- Sonnenschutzantrieben über eine Sonnenschutzzentrale und einen Taster vor Ort statt. Zudem kann man mehrere Motorsteuereinheiten zu einer Gruppe zusammenfassen und diese von einem Taster gemeinsam bedienen. Des Weiteren ist das Logikverhalten des Tasters zwischen Zeit- und Permanentlogik umschaltbar. Die Zeitlogik bewirkt, dass die MSE nach einer Betätigungszeit des Tasters von ca. 2 Sekunden in Selbsthaltung geht. Eine kürzere Betätigung des Tasters erzeugt einen Wendeimpuls (bei Lamellenprodukten), wobei eine Permanentlogik bewirkt, dass die MSE sofort bei Betätigung des Tasters in Selbsthaltung geht (für Stoffprodukte/Rollladen).
Ein integriertes Netzteil erzeugt die 24 V DC Steuerspannung für die Ansteuerung der MSE über den Taster oder die Sonnenschutzzentrale. Die direkte Versorgung des 24 V-Motors und des optionalen Zubehörs (z.B. max. 1x EWFS Uniswitch oder Piccolo FZL) erfolgt über das integrierte Netzteil. Zudem ist das Programm „Auffächern“ integriert, was dazu dient, dass die Lamellen bei z.B. Jalousien nicht verdreht sind oder aneinander kleben bleiben. Hierbei sorgt ein kurzes Aufwenden in der unteren Endlage für eine einheitliche Lamellenstellung. Über einen Verriegelungseingang kann der Sonnenschutzmotor gesperrt werden, sobald z.B. ein Fenster geöffnet ist.
Hinweis: Bei der Ansteuerung von Fensterantrieben müssen Sicherheitsrichtlinien eingehalten werden.
Funktionen
- Motorausgang
- Zentraleingang
- Eingang für lokalen Jalousietaster zur Einzel- oder Gruppenbedienung
- Eingang für externen Reedkontakt/Endschalter zur gegenseitigen Verriegelung
- Gruppenbildung über Steuerleitung
- Integriertes Netzteil zur Motor- und Steuerspannungserzeugung
- Programmschalter zur Wahl zwischen Zeit- oder Permanentlogik und zur Aktivierung der Funktion „Auffächern“
Technische Daten
- Betriebsspannung230 V AC
- Steuerspannung24 V DC
- Ausgang24 V DC, 1A
- Logikverhalten
- Zeitlogik/Permanentlogik
