WA­RE­MA LONM­SE 4MDCR AP/REG #1002227 #1002228

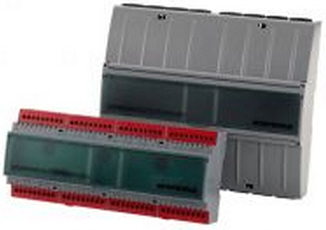

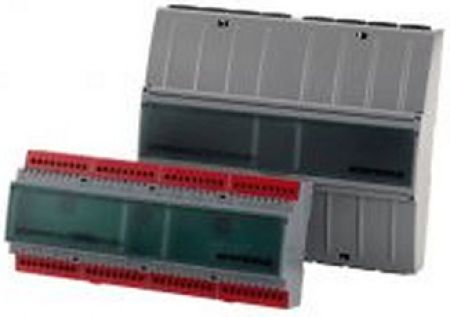

WAREMA LONMSE 4MDCR AP/REG

Die Motorsteuereinheit (MSE) LONMSE 4MDCR ist ein LON® Aktor zur zentralen und lokalen Bedienung von bis zu vier vonein- ander unabhängig arbeitenden 24V DC-Sonnenschutzantrieben. Die Ansteuerung der Antriebe erfolgt über Polwendeschaltung und eine parametrierbare Puls- weitenmodulation. Dadurch kön- nen z.B. Jalousien langsam leise und exakt gewendet werden. Für jeden Antrieb ist ein Eingang für einen Inkrementalgeber zur exakten Posi- tionierung des Behanges vorhanden. In Verbindung mit dem Inkremental- geber ist eine Drehzahlregelung möglich. Es besteht die Möglichkeit, bis zu vier örtliche Bedienelemente für eine einzel- oder gruppenweise Bedienung der Antriebe anzuschließen. Die Tastereingänge können auch geräteübergreifend beliebig per Binding den Controllereingängen zugeordnet werden. Somit können für bis zu vier Räume individuelle Einstellungen, Lamellennachführungen und Jahresverschattungs- diagramme dezentral in den Controllern je MSE gespeichert werden und den Motorausgängen zugeordnet werden.
Zusätzlich sind vier digitale Meldeeingänge vorhanden (z.B. zur Abfrage von Fensterkontakten).
Die Versorgung der MSE und der Antriebe erfolgt mittels 24V-Sicherheitskleinspannung (SELV) mit einem externen Netzteil. Die zentrale Bedienung erfolgt durch Ankopplung an ein LON® FTT-10 Zweidraht- netzwerk, mit am Gerät angeschlossenen Jalousietastern kann lokal bedient werden.

Funktionen

• Dezentrale Intelligenz - Schaltpunkte für Wind, Sonne, Uhr... unabhängig für jedes Gerät einstellbar
• Jahresverschattungsdiagramm - Berücksichtigung der Nachbargebäude
• Lamellennachführung - Ansteuerung des Lamellenwinkels abhängig vom Elevationswinkel der Sonne
• Positionsregelung bei Verwendung von Antrieben mit Inkrementalgeber
• parametrierbare Szenen
• parametrierbare Automatik
• Raumbelegung
• Verarbeitung von Fensterkontakten
• Gruppenbildung über das Netzwerk
• Energieeinsparung durch Heiz-/Kühlunterstützung

Ansteuerbare Produkte

• Innenjalousien
• Sonnenschutz im Isolierglas
• Verbundjalousie

Technische Daten (produktbezogen)Typ. Wert

• Betriebsspannung24 V DC
• Ausgangsspannung24V DC (SLEV)
• TransceiverFTT10 A

ArtikelbezeichnungArtikelnummer

• LONMSE 4MDCR AP1002 228
• LONMSE 4MDCR REG1002 227
