Somfy Me­teo­lis RTS Zen­tral­steue­rung #1810769

Somfy Meteolis RTS Zentralsteuerung

Übersichtliches und einfaches System:

• Meteolis RTS an Wetterstation und Netz anschließen

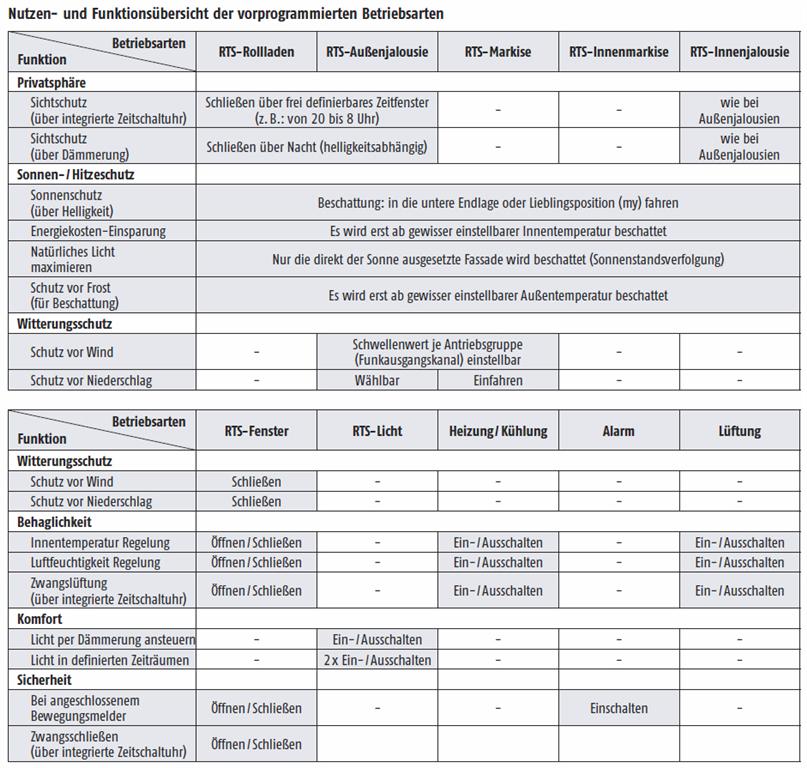

• Einfache Zuordnung der einzelnen Funkausgangskanäle mit vorprogrammierten Betriebsarten
• Keine weiteren Sensoren notwendig

Funktionen:

Komfortable Bedienung von 20 Funkausgangskanäle

• Es können Rollläden, Markisen (innen / außen), Fenster, Jalousien (innen / außen) und Licht per sicherem RTS-Funk angesteuert und automatisiert werden
• Ermöglicht die nachträgliche Erweiterung von motorisierten Produkten mit wesentlich geringerem Aufwand, ohne Ausgangsleistungsbegrenzung
• Jede dieser 20 möglichen Gruppen hat eigene Schwellenwerte (Sonne, Wind usw.) und Fahrtzeiten sowie Himmelsrichtung (Sonnenstandsverfolgung)
• Display-Menü in D, F, GB

Großes Touchscreen mit Menüführung:

• um die Meteolis RTS wie einen Funkhandsender Telis RTS in die jeweiligen Funkempfänger einzulernen
• um Anpassungen der Sensorik-Erfahrungs schwellenwerte vorzunehmen
• um einzelne Funkausgangskanäle zu benennen und zu bedienen
• um die Automatik komfortabel ein- / auszuschalten, auch per Uhrzeit
• um grundlegende Wetterdaten, Datum und Uhrzeit (DCF77) zu visualisieren

12 Funkeingangskanäle

• Zusätzlich zu der bequemen Bedienung am Display, wird der mit-gelieferte Funkhandsender Telis 4 RTS in die Meteolis RTS eingelernt. Die integrierte RTS Funk-Empfangsplatine bietet insgesamt zwölf Funkeingangskanäle. Jedem Funkeingangskanal können mehrere Funkausgangskanäle bequem per Display zugeordnet werden

Erweiterte Funktionen

• Jeweils ein Heizungs-, Kühlungs- und Alarmrelais ausgang stehen zur Verfügung. Zwei Eingänge für Bewegungsmelder. Anschluss von bis zur vier örtlichen Tastern (Funkausgangskanäle werden bequem am Display zugeordnet)
• Anschluß über internen BUS von bis zu zwei zusätzlichen Innenraum-sensoren (WGTH) und bis zu 8 zusätzlichen Lüftermodulen (WGBL)

Das Meteolis RTS-System funktioniert nur mit der mitgelieferten Wetterstation P03
Außentemperatur, Helligkeit, Wind, Regen, Uhrzeit (DCF77 Funksignal) werden von der Wetterstation P03 erfasst. Die Sensoren für Innentemperatur und relative Luftfeuchtigkeit sind im Bereich des Displays integriert. Die Anpassungen der Schwellenwerte sowie die Einstellung der Schaltzeiten erfolgt über das Display. Darüber hinaus (nach Eingabe des Standortes) berechnet die Meteolis RTS die genaue Sonnenposition und kann mittels Sonnenstandsverfolgungsfunktion die Beschattung gezielt steuern. Es müssen also keine weiteren Sensoren oder Zeitschaltuhren in den jeweiligen RTS-Funkempfängern oder Funkantrieben eingelernt werden. Im Fall einer Nachrüstung, müssen vorhandene RTS-Sensoren ausgelernt werden.
Die Sonnenautomatik bei den Funkempfängern/Funkantrieben wird nicht aktiviert
Meteolis RTS hat als Zentrale das alleinige Kommando über die gesamte Automatik und sendet ausschließlich Fahrbefehle (Auf, Ab, Stopp, My) wie ein normaler Funkhandsender Telis RTS.
Bei Außenjalousien ist die Lamellenwendung mit Scrollrad mittels zusätzlichem Telis 4 Modulis RTS empfohlen
Eine manuelle Nachstellung der Lamellenneigung ist mithilfe des Displays möglich, aufgrund physikalischer Grenzen mit dem mit-gelieferten und auf die Meteolis RTS eingelernten Funkhandsender Telis 4 RTS jedoch begrenzt. Parallel zur Meteolis RTS kann hier in den entsprechenden Soliris Modulis Slim Receiver RTS ein Funkhandsender Telis 4 Modulis RTS eingelernt werden.

• Betriebsspannung: 230 V AC
• Leistungsaufnahme: max. 10 W (Bereitschaft)
• Maße Zentraleinheit in mm: B: 250 x H: 175 x T: 36
• Maße Unterputzkasten in mm: B: 220 x H: 125 x T: 70
• Maße Display in mm: B: 118 x H: 90
• Umgebungstemperatur: - 30 °C bis + 50 °C (Betrieb)
• Hygrometer: 10 bis 95 % rel. Feuchte
• Innentemperatursensor: 0 °C bis +50 °C
• 2 potentialfreie Relaisausgänge: für Heizung, Kühlung 230 V AC, max 2 A
• 1 potentialfreier Relaisausgang: für Alarm
• 2 Eingänge: für Bewegungsmelder (Typ. Fa Jung)
• 4 örtliche Taster anschließbar
• RTS-Funkempfänger Platine: 12 Funkeingangskanäle
• RTS-Funksender Platine: 20 Funkausgangskanäle

• Betriebsspannung: 24 V DC
• Schutzklasse: IP 44
• Maße in mm: B: 96 x H: 77 x T: 118
• Umgebungstemperatur: - 30 °C bis + 50 °C (Betrieb)
• Heizung Regensensor: 1,2 W
• Temperatursensor: - 30 °C bis + 50 °C
• Windsensor: 0 bis 74 km/h
• Helligkeitssensor: 0 bis 99.000 Lux
• Datum und Uhrzeit: Funksignal DCF77 Empfang
• Anschluss an Meteolis RTS: Telefonkabel (J-Y(ST)Y2 x 2 x 0,8)

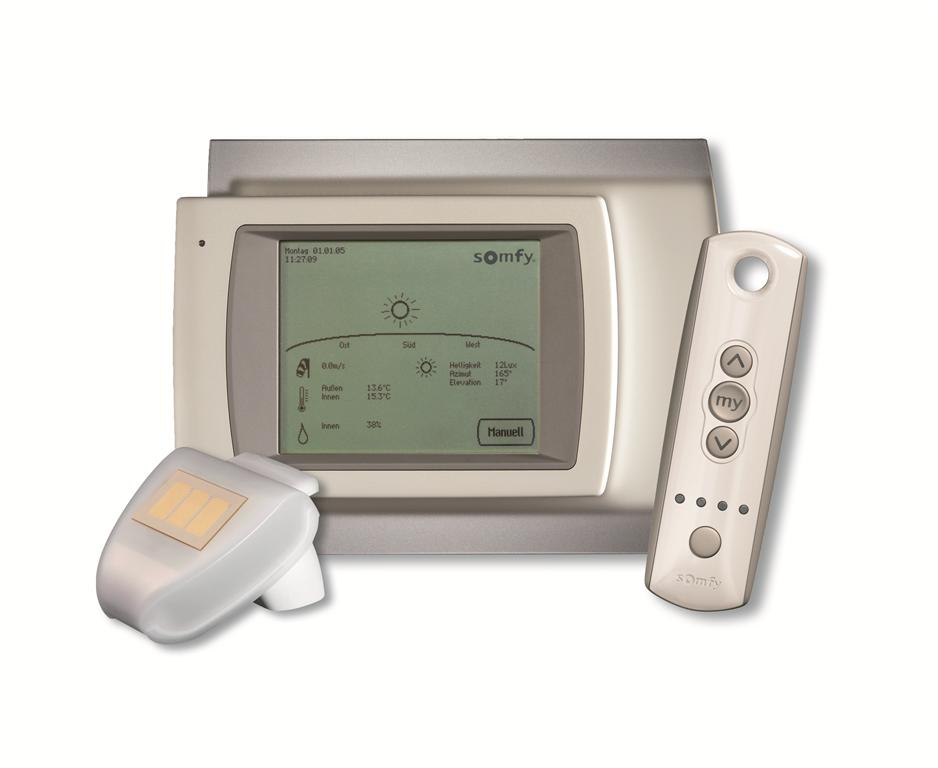

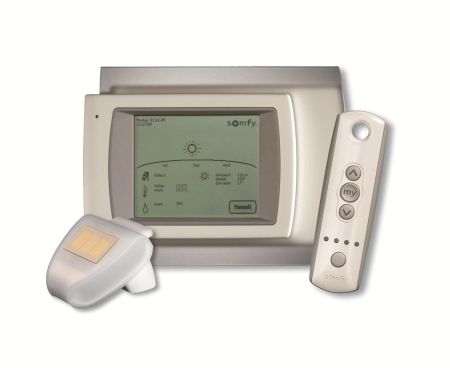

Lieferumfang: Meteolis RTS-Steuerzentrale (Display), Wetterstation P03 und Funkhandsender Telis 4 RTS Pure
