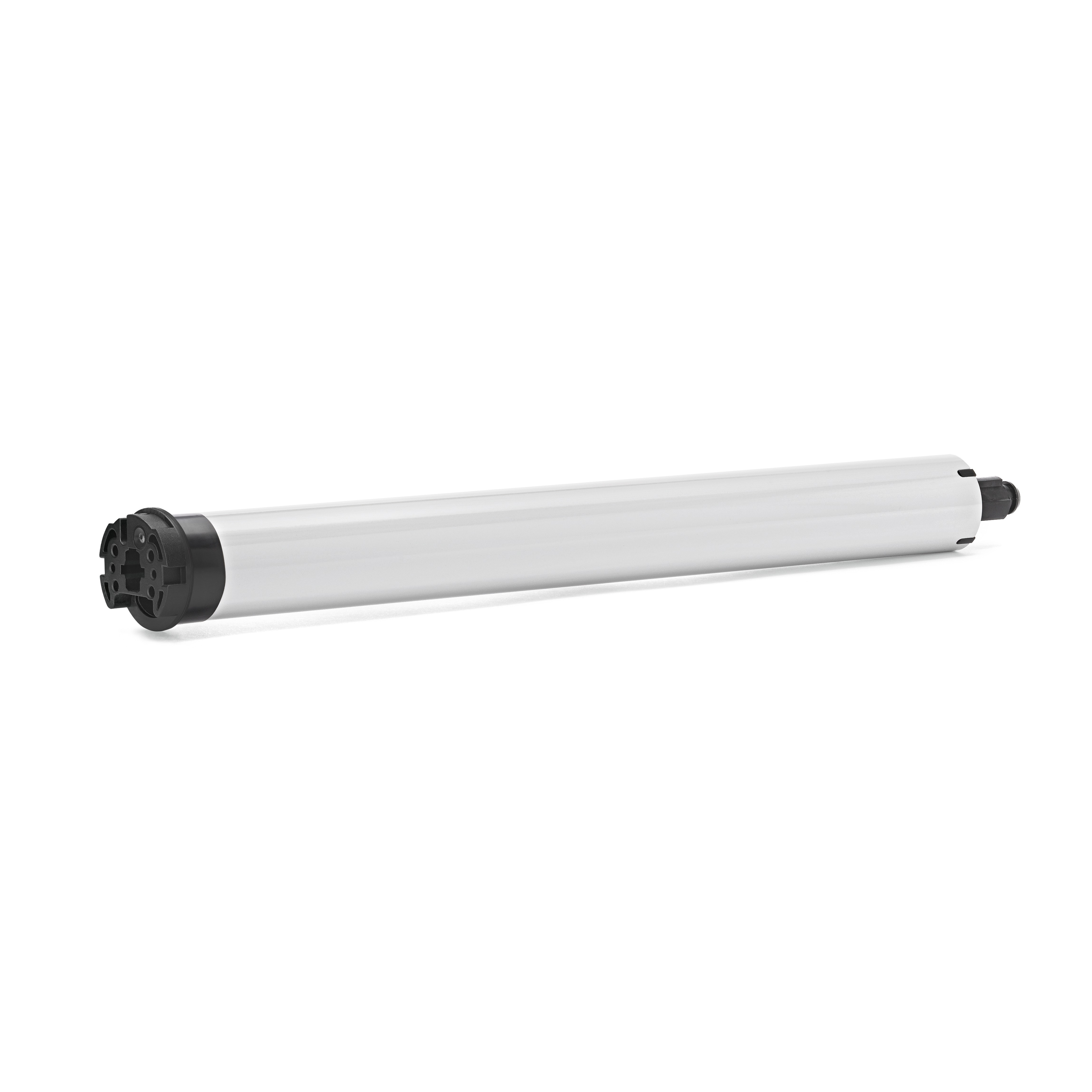

elero SunTop/Z M20 RH ZIP-Markisenmotor (mit geräuschloser Softbremse) #386410001
elero SunTop/Z M20 RH ZIP-Markisenantrieb (mit geräuschloser Softbremse)
Der SunTop/Z RH ist ein Antrieb mit überwickelbarem Antriebskopf und einer besonderen Behangschutzfunktion welchen ihn besonders für den Einsatz von ZIP-Markisen auszeichnet. ZIP-Markisen sind durch die Führung des Tuches in der Führungsschiene mit "Reißverschlusssystem" für höhere Windlasten geeigent. Ein Standard-Antrieb würde bei höheren Windlasten ein Hindernis erkennen und den Behang einfahren. Der SunTop Z hat die Besonderheit, dass er beim Auftreffen auf ein Hindernis stoppt, eine Umdrehung nach oben und danach langsam nochmal ab fährt (Testfahrt) um zu prüfen, ob wirklich ein Hindernis unter dem Behang ist oder die Windlast nach wie vor erfordert, dass der Behang eingefahren und somit das Tuch und ie Anlage schützt.Alle weiteren Vorteile der SunTop-Antriebe wie intelligente Kraftmessung, lernende Kraftkurve welche das Tuch immer nur der gerade erforderlichen Spannung aussetzt, schnelles Einlernen der Endlagen durch einmaliges Anfahren der Endposition, sowie einfache Montage dank rastbarer Kupplung sind ebenfalls im SunTop/Z integriert.
Top-Funktionen des SunTop Z
- Intelligente Kraftmessung
- Blockiererkennung in Auf-Richtung mit Wiederholfunktion
- Behangschutz in Ab-Richtung mit Wiederholfunktion
- Entlastung an Endlage aktivierbar
- Endlagen über Montagekabel einstellbar
Nutzungsvorteile:
- mit Blockiererkennung
- Intelligente, dauernde, lernende Kraftmessung mit Drehmomentabschaltung
- Softbremse
- Parallelschaltung möglich
- Endlagen über Montagekabel einstellbar

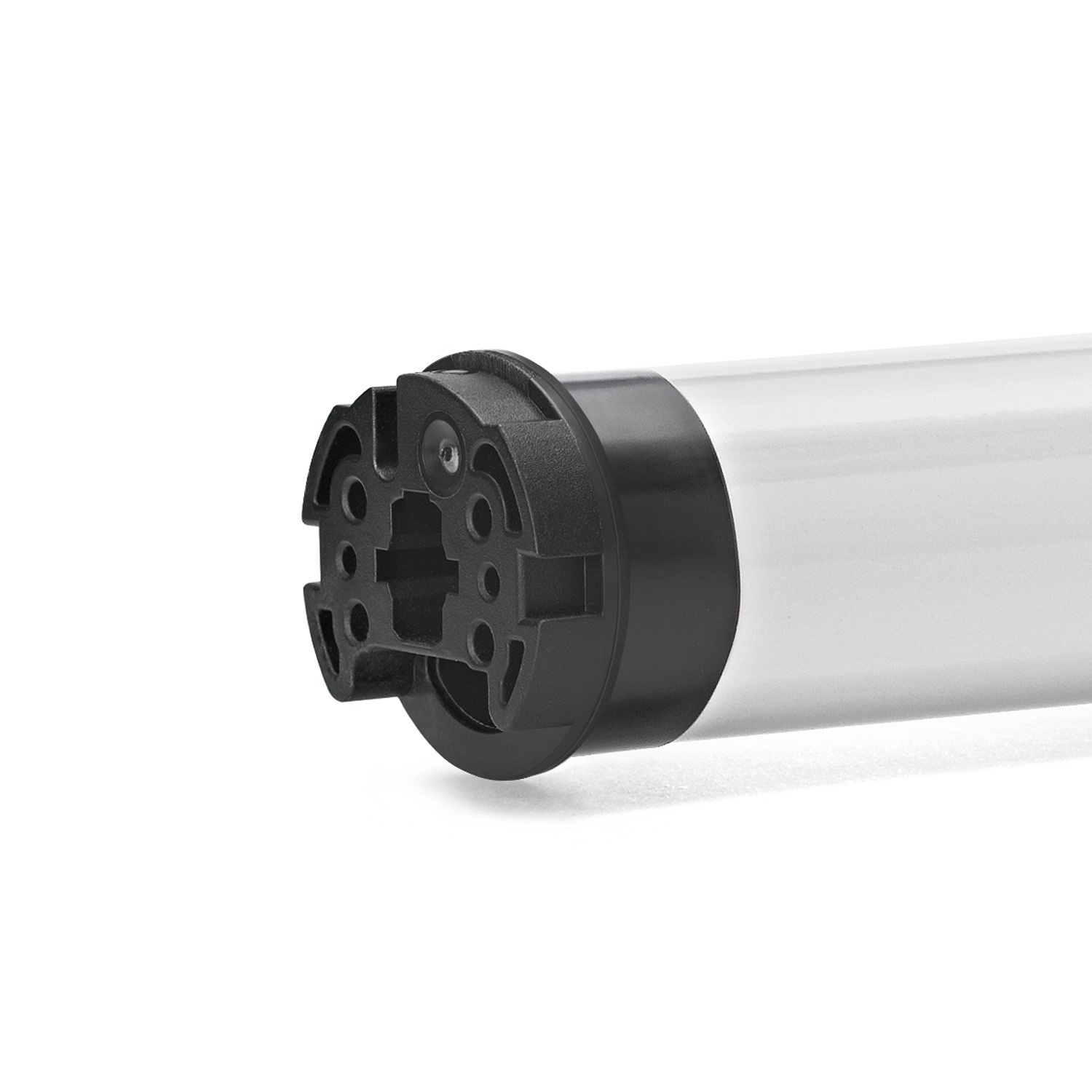

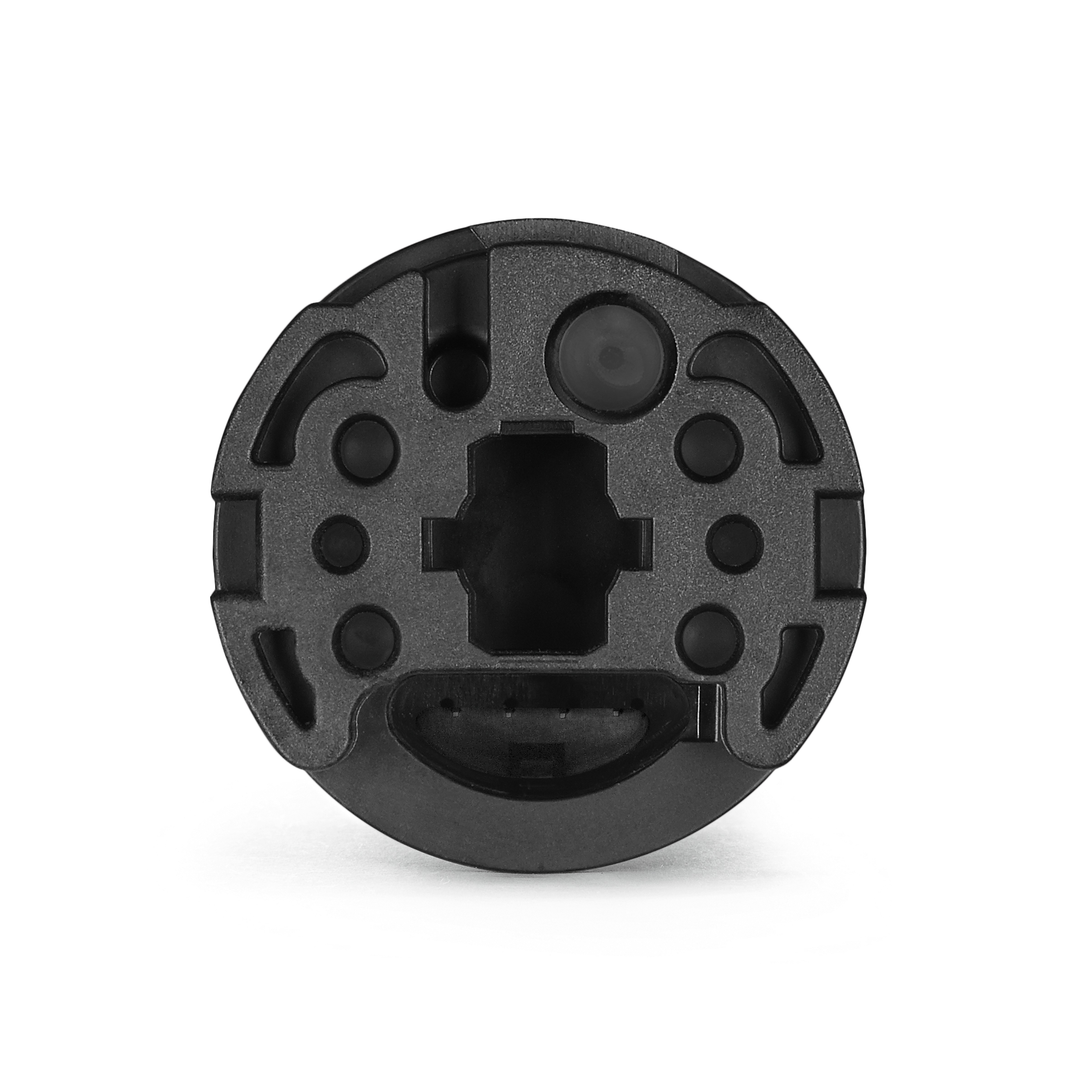

- Anschlusskabel steckbar
- Endlagenfahrt (obere / untere Endlage):
- auf Anschlag / frei einstellbar
- frei einstellbar / auf Anschlag
- auf Anschlag / auf Anschlag
- frei einstellbar / frei einstellbar
- 230 V / 50 Hz, 140 W
- 14 Upm, 20 Nm
Markisenantrieb für Rohr-ø ab 50 x 1,5 mm oder entsprechende Profilrohre
Zubehör Motorlager + Adapter: elero Motorzubehör
Bitte geben Sie bei Ihrer Bestellung Form und Größe der Welle an.
Bitte geben Sie bei Ihrer Bestellung Form und Größe der Welle an.
Hier geht es zum Inbetriebnahme- und Funktionsvideo:
https://www.youtube.com/watch?time_continue=76&v=CP5EJycIn_M
https://www.youtube.com/watch?time_continue=76&v=CP5EJycIn_M
| Anwendung | ZIP Screens |
| Endabschaltung | Mechatronische Endlagenerkennung mit Softabschaltung |
| Wellengröße | M (ab Ø = 50 mm) |
| Steuerung | Kabelgebunden |
| Bemessungs-Drehmoment (Nm) | 20 |
| Bemessungs-Drehzahl (Upm) | 14 |
| Bemessungs-Spannung (V) | 1 ~ 230 |
| Bemessungs-Frequenz (Hz) | 50 |
| Geräuschlose Softbremse | Ja |
| Schnellläufer | Nein |
| Bemessungs-Strom (A) | 0,9 |
| Bemessungs-Aufnahme (W) | 200,0 |
| Schutzgrad (IP) | IP 44 |
| Endschalterbereich (Umdreh.) | 40,0 |
| Betriebsdauer (min S2) | 4,0 |

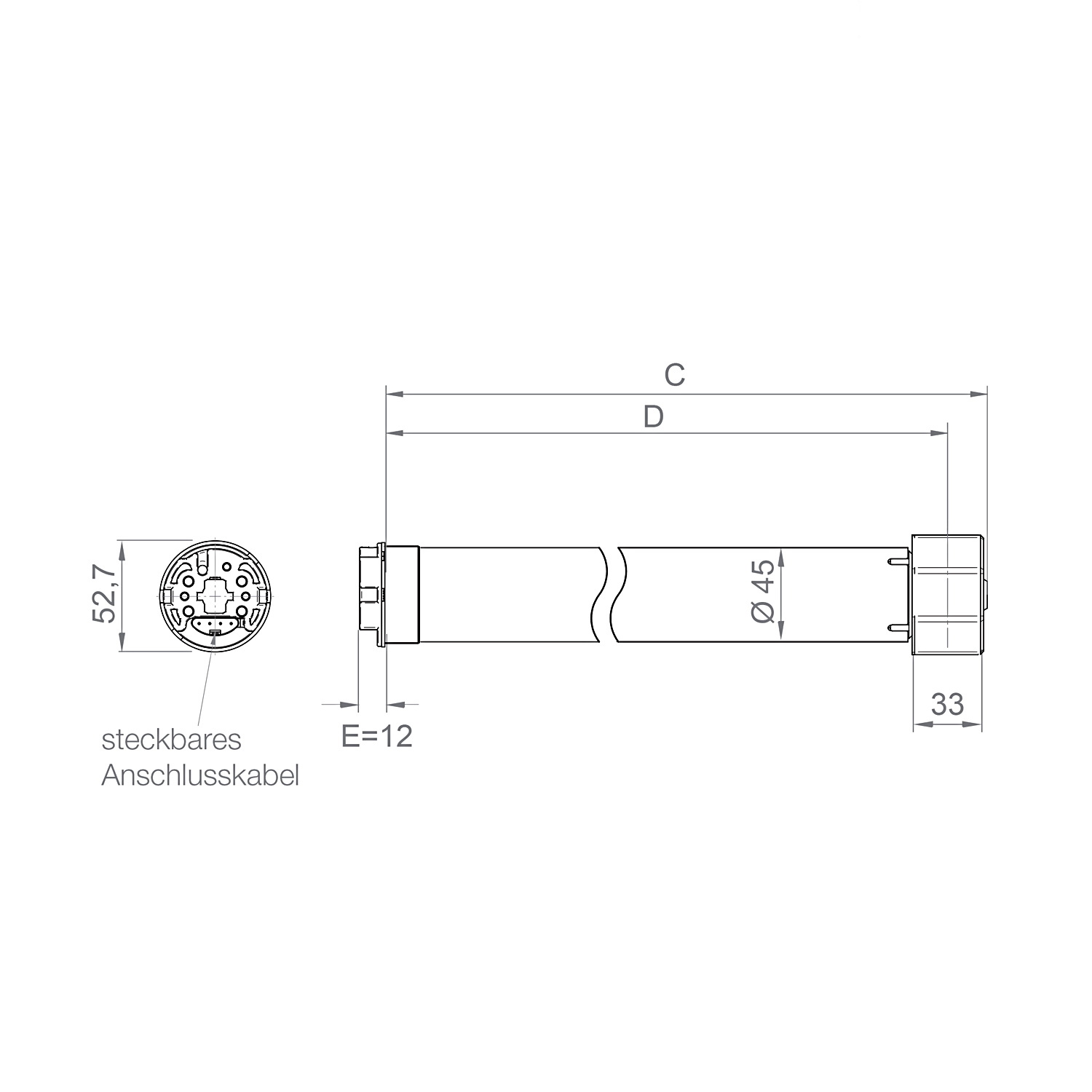

| Antriebslänge (mm) | 539,0 |
| Länge C (mm) | 527,0 |
| Länge D (mm) | 510,5 |
| Länge E (mm) | 12,0 |
| Gewicht (kg) | 2,2 |
| Betriebsumgebungs-Temperatur (°C) | -20 bis +60 |
| Motorkopf | Rund-Motorkopf |
| Konformität | CE, EMC, VDE |
1x elero SunTop/Z M20 RH ZIP-Markisenantrieb (mit geräuschloser Softbremse) mit gewähltem Zubehör
