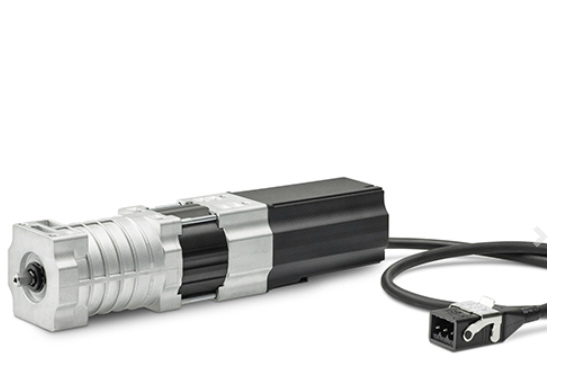

elero JA 06 Comfort Jalousieantrieb
Der elero JA Comfort Jalousie- bzw. Raffstore-Antrieb ist ein optimierter Antrieb mit zusätzlichen Vorteilen wie:
- Bandlängenausgleich
- Stillstandserkennung
- Langsamfahrt während der Lamellenwendung und vor den Endlagen
- Überwachter Pilz-Auflaufschalter
- Verfügbar mit 26, 35 und 50 rpm
- Geräuschlose Softbremse
Ein weiterer Vorteil ist die leise Endlagenfahrt ohne Klackgeräusche!
► Alle elero Raffstore-Antriebe verfügen über einen integrierten Thermoschutz und eine komfortabel einstellbare Endabschaltung mit einem Bereich von max. 85 Umdrehungen.
Technische Daten
| Anwendung | Raffstoren / Jalousien |
| Endabschaltung | Elektroisch |
| Steuerung | Kabelgebunden |
| Bemessungs-Drehmoment (Nm) | 6 |
| Bemessungs-Drehzahl (Upm) | 26 |
| Bemessungs-Spannung (V) | 1 ~ 230 |
| Bemessungs-Frequenz (Hz) | 50 |
| Bremse | Softbremse |
| Bemessungs-Strom (A) | 0,5 |
| Bemessungs-Aufnahme (W) | 115,0 |
| Schutzgrad (IP) | IP 44 |
| Endschalterbereich (Umdreh.) | 100 |
| Betriebsdauer (min S2) | 5,0 |
| Länge A (mm) | 139,0 |
| Länge B (mm) | 243,0 |
| Gewicht (kg) | 1,6 |
| Betriebsumgebungs-Temperatur (°C) | -20 bis +60 |
| Anschlusskabel | 0,5 m (mit Hirschmannstecker Stas 3, mit Bügel) |
| Konformität | CE |
Lieferumfang
- Jalousienantrieb JA 06 Comfort
- Kabel 0,5 m mit STAS 3
Wichtiger Hinweise zur Montage
Der Antrieb ist werksseitig für Rechtseinbau vorbereitet, dabei ist die untere Endlage voreingestellt. Rechtseinbau bezeichnet die Sicht von Gebäude außen nach innen, Kabelauslass und Stirnseite mit Kennzeichnung (Fahrrichtungssymbol) befinden sich rechts.
Wichtiger Hinweis zur Endlageneinstellung
Bei Erstinbetriebnahme ist der Antrieb in der unteren Endlage und befindet sich im Einstellmodus. Die obere Endlage kann ohne Montagekabel eingestellt werden. Soll die obere oder die untere Endlage neu eingestellt werden musst der Antrieb in den Einstellmodus gebracht werden. Das ist durch ein gleichzeitiges drücken der AUF und AB Taste auf dem Montagekabel möglich. Die genauen Anweisungen finden sie in der Bedienungsanleitung.
