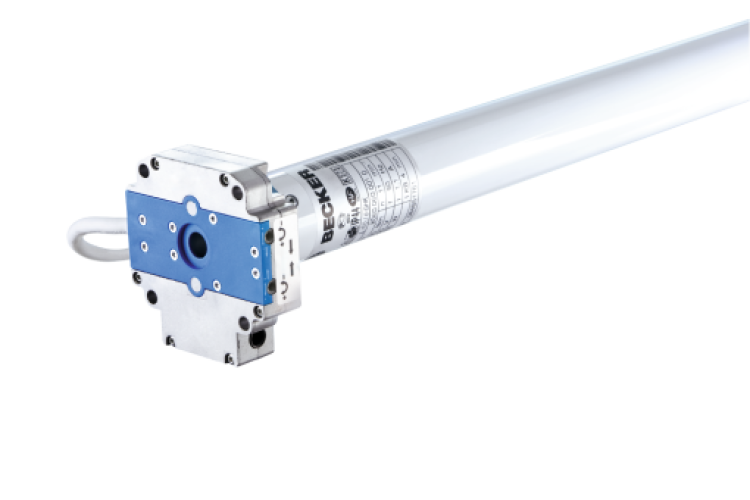

Becker Gleichstromantrieb mit Handkurbel-Anschluss für Wickelwellen ab Ø 63 mm

Der klassische Rohrantrieb mit Handkurbelanschluss - universell einsetzbar für Rollladen und Sonnenschutz.

► geeignet für Rollladen

Produktmerkmale

► Made in Germany - für höchste Zuverlässigkeit und Langlebigkeit

Installation und Planung

► Endlageneinstellung: Fixe Punkt- Endlagenprogrammierung oben und unten
► Mechanische Endabschaltung: Endlageneinstellung am Motorkopf
► Handkurbel von zwei Seiten einsteckbar

Technische Daten

Motor	Art. Nr.:	Dreh- moment	Strom- aufnahme	Geschwindigkeit	Leistungs- aufnahme	Abmessung
L60-8-M07	2060 060 008 0	60 Nm	6,3 A	8 U/min	150 Watt	l1 = 747 mm l2 = 777 mm l3 = 804 mm
L60-3-M06	2120 060 004 0	120 Nm	5,0 A	3 U/min	120 Watt	l1 = 747 mm l2 = 777 mm l3 = 804 mm

Rohrdurchmesser:		C = 58 mm
Stromversorgung:		230 V / 50 Hz
Schutzart:		IP 44
Anschlussleitung:		2 m
Abmessungen:		l4 = 27 mm / l5 = 30 mm

► Dargestellte Mitnehmerbreite von SM70 (4931 300 080 0), bei der Wahl eines anderen Mitnehmers ändern sich die Maße L2, L3 und L5

Adapterset

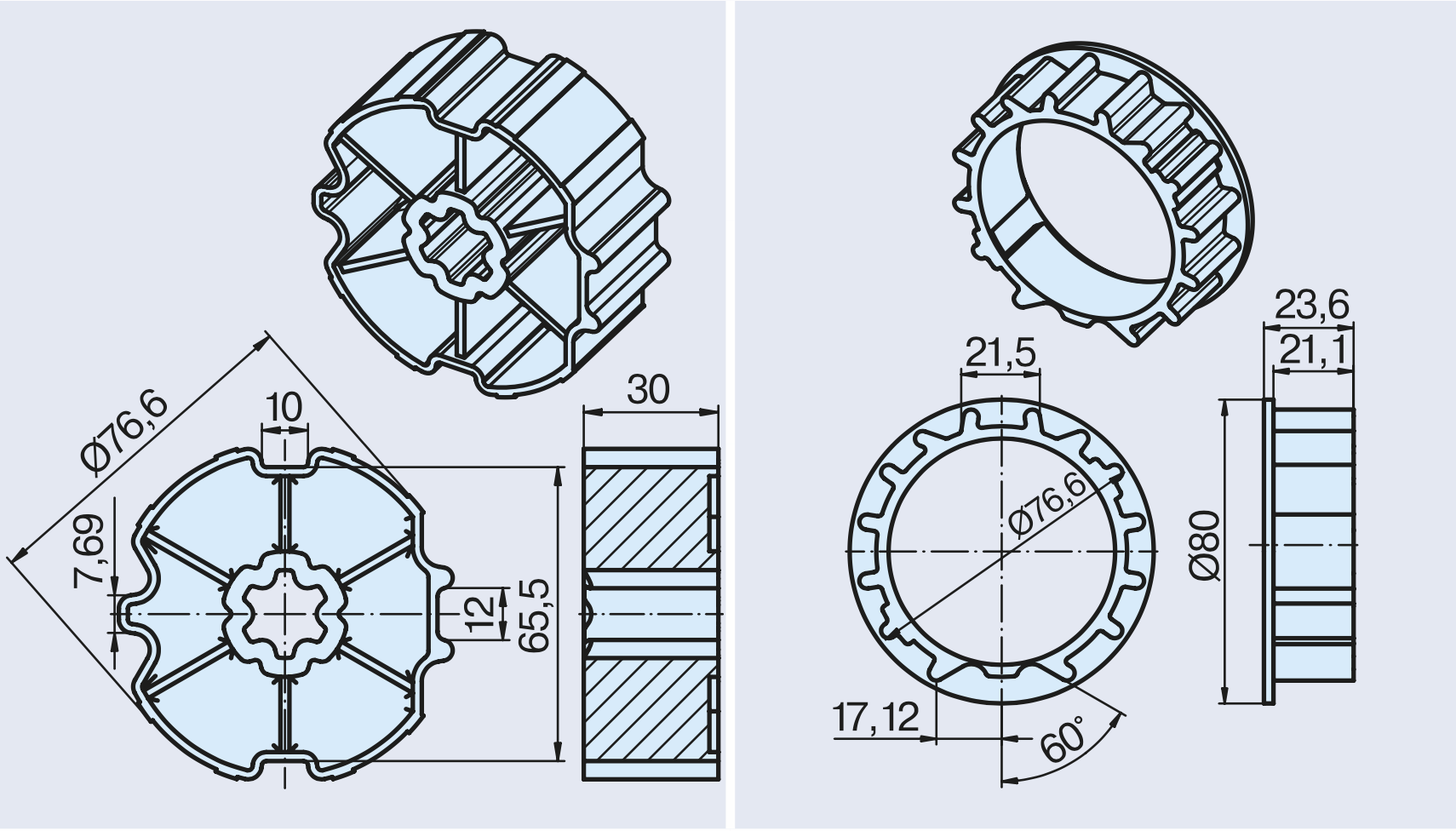

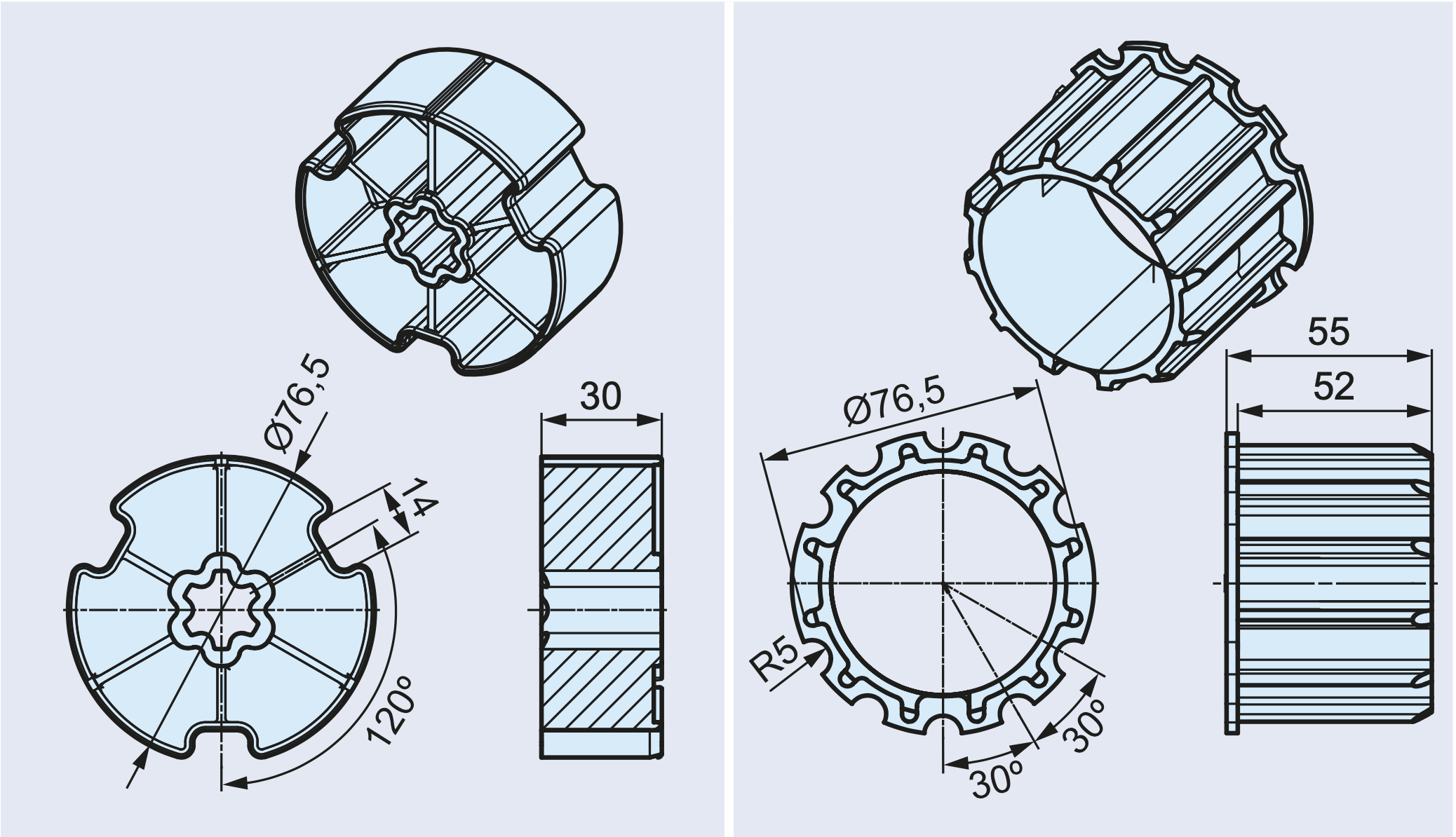

ZF 80 x 1,2 mm	Optinut 81,8 mm
49313001480 / 49313001490	49313003710 / 49313003700

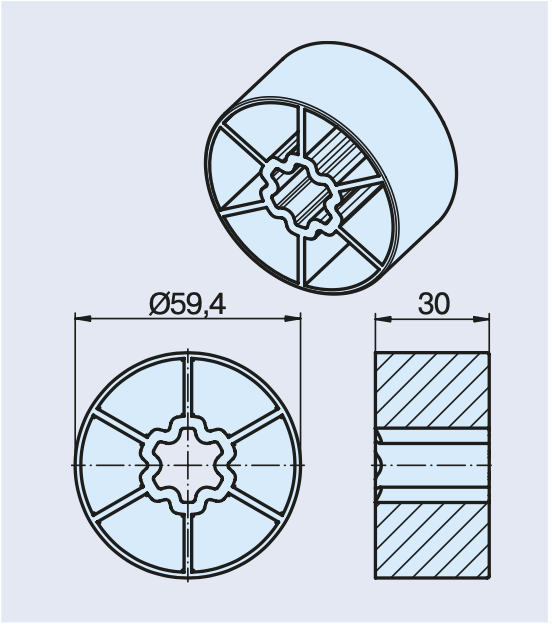

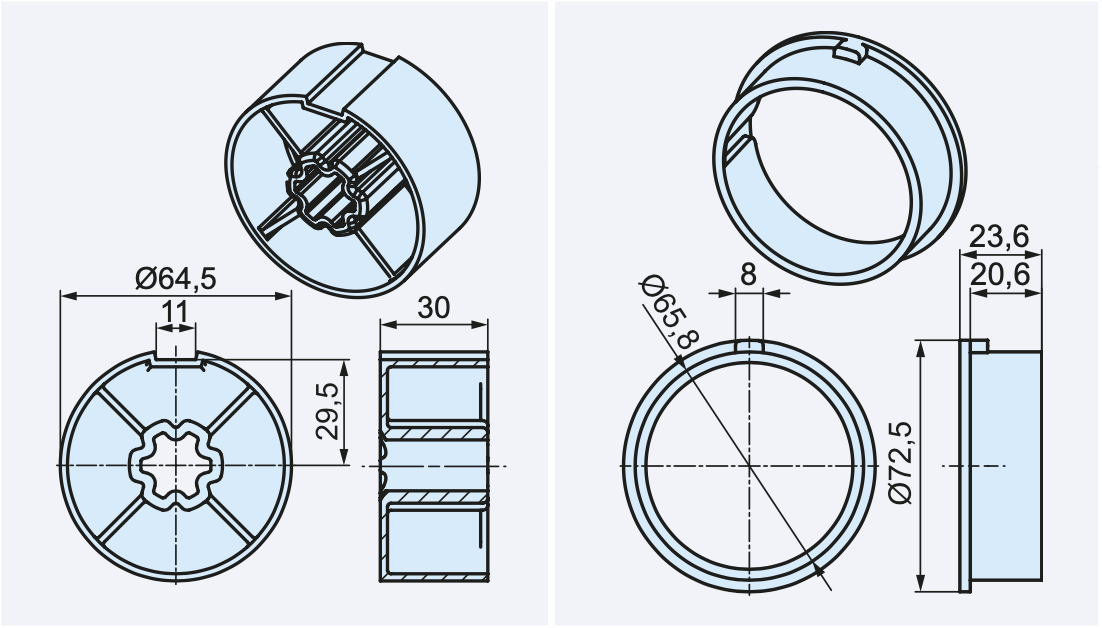

63 x 1,5 mm	70 x 2 mm
49313000830	49313000850 / 49310607074

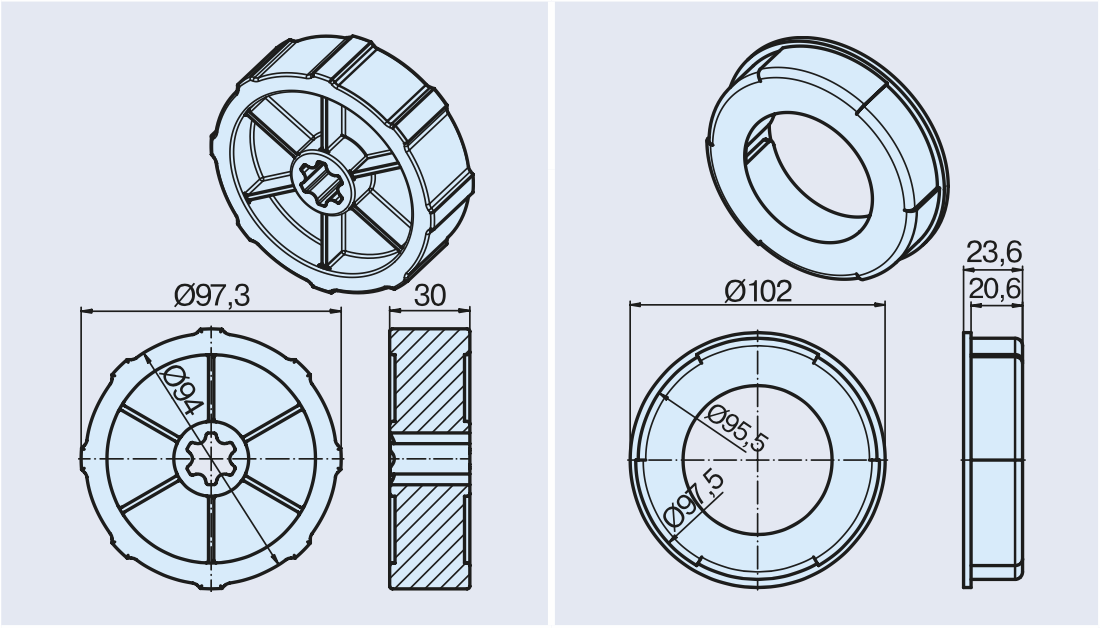

102 x 2 mm
49313001040 / 49313000490
