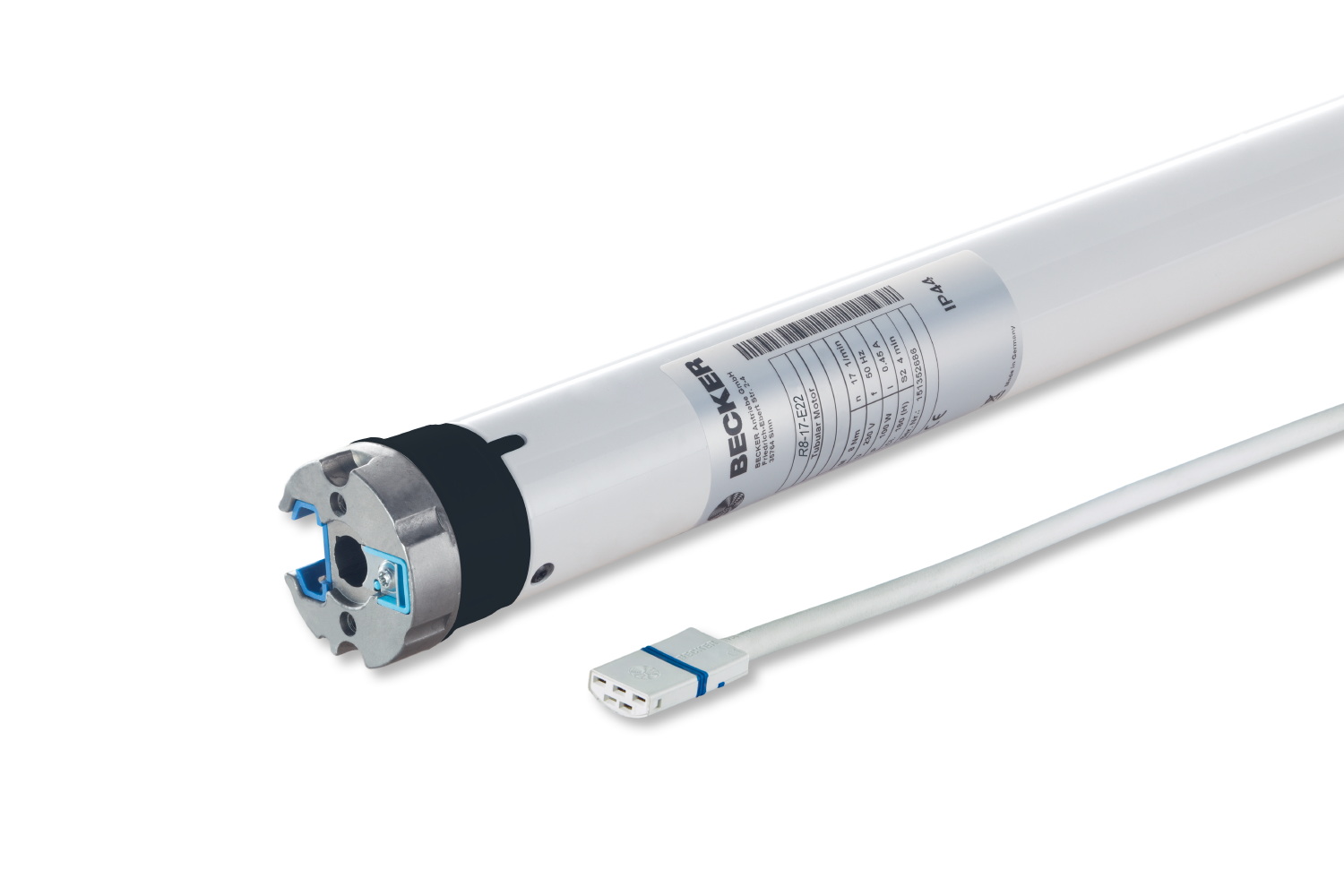

Becker Rollladenantrieb R-E22 mit elektronischer Endabschaltung für Wickelwellen ab Ø 50 mm

Rollladenantrieb für das Becker Rollladen Escape Set. Der Antrieb gewährleistet dank spezieller Software einen wartungsfreien Betrieb des Rollladens auch nach Betätigung der Handkurbel.

► geeignet für Rollladen

Produktmerkmale

► Festfrierschutz oben: Der Antrieb stoppt kurz vor dem Erreichen der oberen Anschlag-Endlage, diese Position wird zyklisch überwacht und korrigiert
► Sensible Hinderniserkennung in AB-Richtung für optimalen Schutz der Anwendung und des Hindernisses
► Automatische Erhöhung der Anpresskraft bei Verwendung fester Wellenverbinder
► Dynamische Drehmomentanpassung: Der Antrieb passt selbstständig und stetig das nötige Drehmoment an die Anwendung an
► Blockiererkennung: Schaltet bei Hindernissen (z.B. Anfrieren) und Drehmomentanstieg ab
► Optimal für den 2. Fluchtweg: Schnelles Öffnen auch bei Stromausfall möglich
► Made in Germany - für höchste Zuverlässigkeit und Langlebigkeit

Installation und Planung

► Automatischer Behanglängenausgleich: Ein Längen des Behangs wird durch den Antrieb automatisch erkannt und korrigiert
► Intelligentes Installationsmanagement ermöglicht schnelle Endlagenkorrekturen während der Installation
► Endlagen-Status-Indikator: Der Antrieb zeigt das Fehlen einer Endlage durch eine kurze Fahrtunterbrechung an
► Endlageneinstellung: Automatische Erkennung bei vorhandenem Anschlag oben/unten und fixer Punkt-Endlagenprogrammierung unten
► Nach der Betätigung im Notfall findet der Antrieb seine Endlagen selbstständig wieder
► Elektronische Endabschaltung
► Steckbare Anschlussleitung, in verschiedenen Längen verfügbar
► Parallel schaltbar

Aufgrund von patentrechtlichen Vereinbarungen ist die Lieferung des Antriebstyps E22 in Rollladen-Anwendungen in Verbindung mit Fluchttürlösungen in den Bereichen Häuser, Modulbauten und Gewerbeobjekte in Holzmassiv-und/oder Holzständerbauweise nicht gestattet.

Technische Daten

Motor	Art. Nr.:	Dreh- moment	Strom- aufnahme	Geschwindigkeit	Leistungs- aufnahme	Abmessung
R8-17-E22	2010 120 175 0	8 Nm	0,45 A	17 U/min	100 Watt	l1 = 476,5 mm l2 = 516,5 mm l3 = 532,5 mm
R12-17-E22	2010 120 176 0	12 Nm	0,50 A	17 U/m	110 Watt	l1 = 476,5 mm l2 = 516,5 mm l3 = 532,5 mm
R20-17-E22	2020 120 138 0	20 Nm	0,70 A	17 U/min	160 Watt	l1 = 505,5 mm l2 = 545,5 mm l3 = 561,5 mm
R30-17-E22	2030 120 138 0	30 Nm	0,90 A	17 U/min	210 Watt	l1 = 530,5 mm l2 = 570,5 mm l3 = 586,5 mm

Rohrdurchmesser:		C = 45 mm
Stromversorgung:		230 V / 50 Hz
Schutzart:		IP 44
Anschlussleitung:		0,5 m
Abmessungen:		l4 = 17 mm / l5 = 40 mm

► Dargestellte Mitnehmerbreite von S60L (4930 300 466 0), bei der Wahl eines anderen Mitnehmers ändern sich die Maße L2, L3 und L5

Motorlager


Wandlager-P/R mit Raste für Mini-Lasche	Kastenlager mit 4-Kant für Steckzapfen 1/10 und 2/10
49303003820	49303000510

Umrüstsatz für Kugellagerschale	Wandlager mit Raste inklusiv Platte für Veka System
49302002070	49302001860

► Weitere Motorlager finden Sie hier!

Adapterset


SW 50	SW 60 (S60L)
49303001210 / 49303001220	49303004660 / 49303004650

SM 70	Butzbach B60
49303000450 / 49300006070	49303000460 / 49300307071
